La planificación de los servicios públicos y de alcantarillado en un modelo de carretera puede convertirse en todo un desafío… o ser bien simple. Un proyecto llevado a cabo por CDS Bauingenieure AG en Widnau, Suiza, muestra exactamente lo sencillo que puede llegar a ser.
Una carretera no está solo compuesta de asfalto: bajo su superficie, coexisten tuberías para el suministro de agua y electricidad, la eliminación de aguas residuales, el alcantarillado de la calle y, potencialmente, la calefacción urbana, el suministro de gas, televisión por cable y teléfono o Internet. En algunos proyectos de construcción de carreteras, también es necesario planificar o (en el caso de la planificación basada en modelos) modelar estas tuberías, que no es una tarea para nada sencilla. No obstante, los ingenieros civiles de CDS saben que el modelado BIM de las tuberías de alcantarillado y servicios también puede ser algo increíblemente sencillo y rápido. En el curso del trabajo de renovación de la Büchelstrasse en Widnau, Suiza, fueron capaces de modelar de forma paramétrica un sistema completo de alcantarillado y otros servicios en muy poco tiempo con la ayuda de la función Kanal en ALLPLAN, que también permitió hacer cambios complejos en el modelo en tan solo unos pocos clics.
Renovación y ampliación de tuberías
Parte del proyecto de renovación consistió en rehabilitar y ampliar la infraestructura para los servicios de suministro de agua, electricidad y eliminación de aguas residuales. En total, se construyeron e instalaron unos 320 metros de líneas de hidrantes con dos nuevas bocas de incendios, 110 metros de tuberías de agua, unos 1.500 metros de conductos vacíos para el suministro de electricidad, diez farolas, unos 300 metros de tuberías de alcantarillado con siete nuevos pozos de inspección, así como unos 130 metros de tuberías de drenaje con 17 nuevas alcantarillas.
Función “Kanal” en ALLPLAN

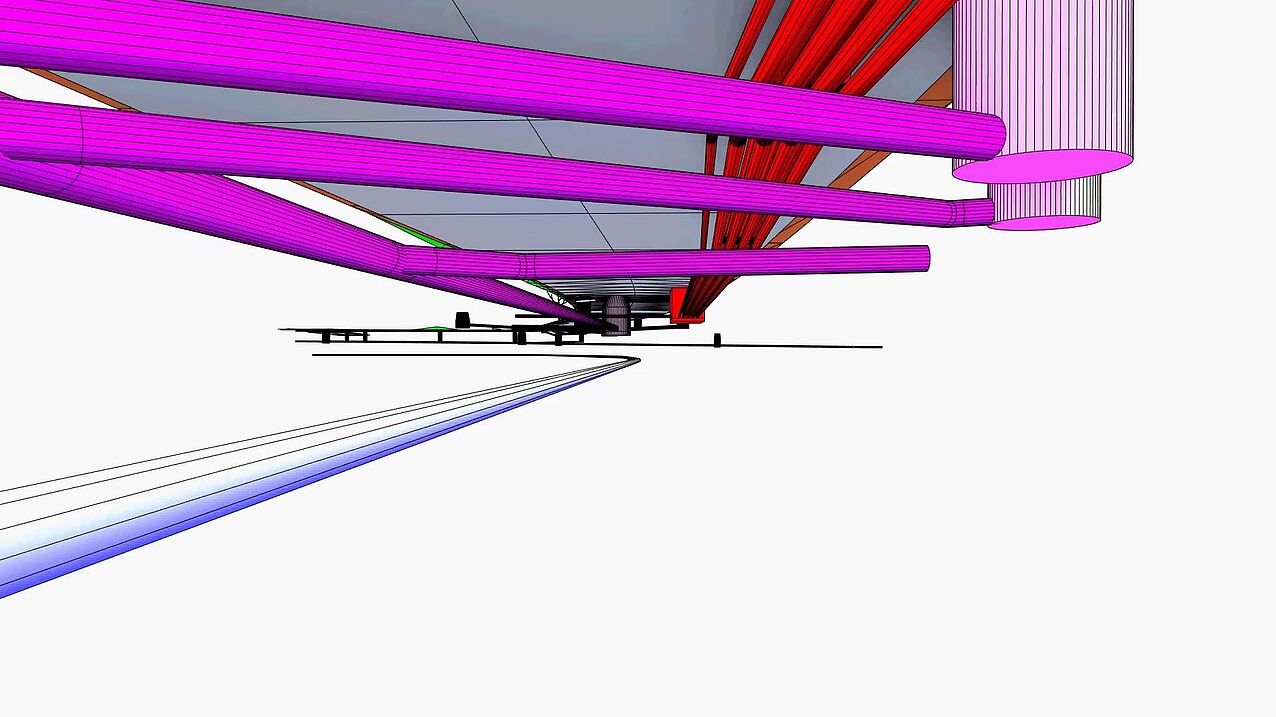

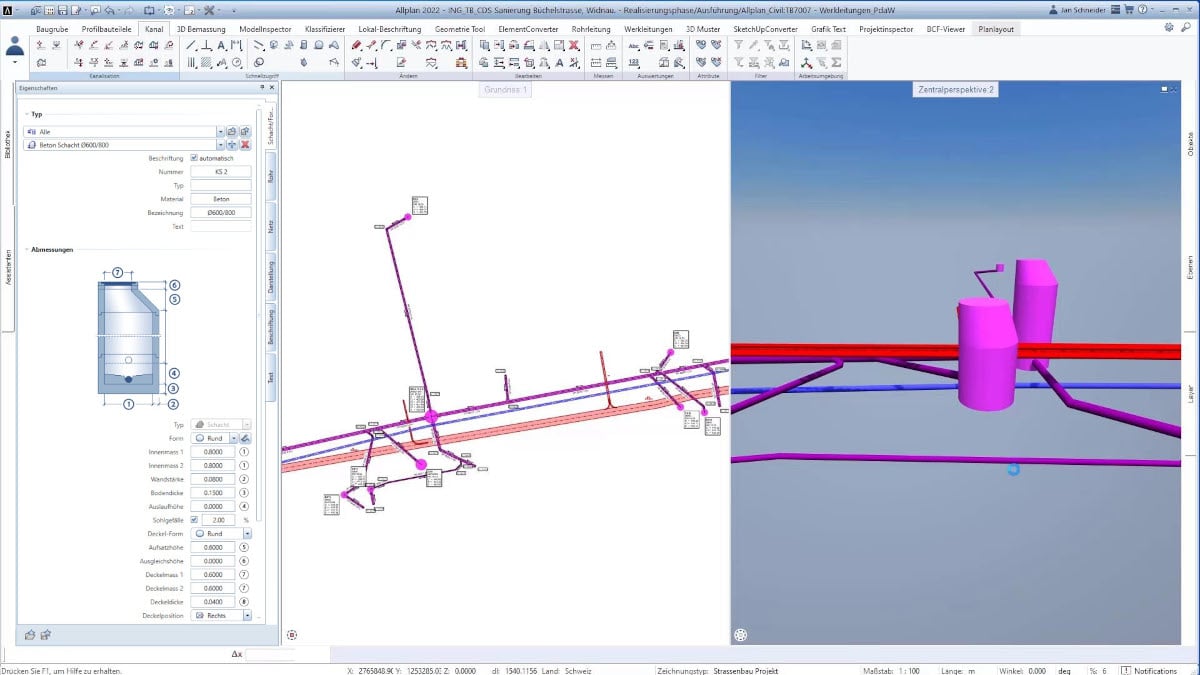

Todos estos servicios se crearon de forma paramétrica en muy poco tiempo gracias a la función Kanal en el software de modelado BIM ALLPLAN. Con la herramienta de alcantarillado, fue posible cambiar y ajustar directamente la altura de la salida, el fondo del pozo, el diámetro e incluso el tipo de pozo en la vista 3D en cualquier momento. A la vez, todo el sistema de alcantarillado podía adaptarse en el propio perfil longitudinal en unos pocos pasos, simplemente definiendo la zona a partir de la cual se iba a crear el perfil y a continuación archivándolo en esa misma área, donde, por ejemplo, se puede ajustar la altura del pozo de inspección simplemente haciendo clic con el botón derecho del ratón. Gracias al diseño 3D, se pueden detectar y eliminar las posibles colisiones rápidamente durante la comprobación visual de las mismas.

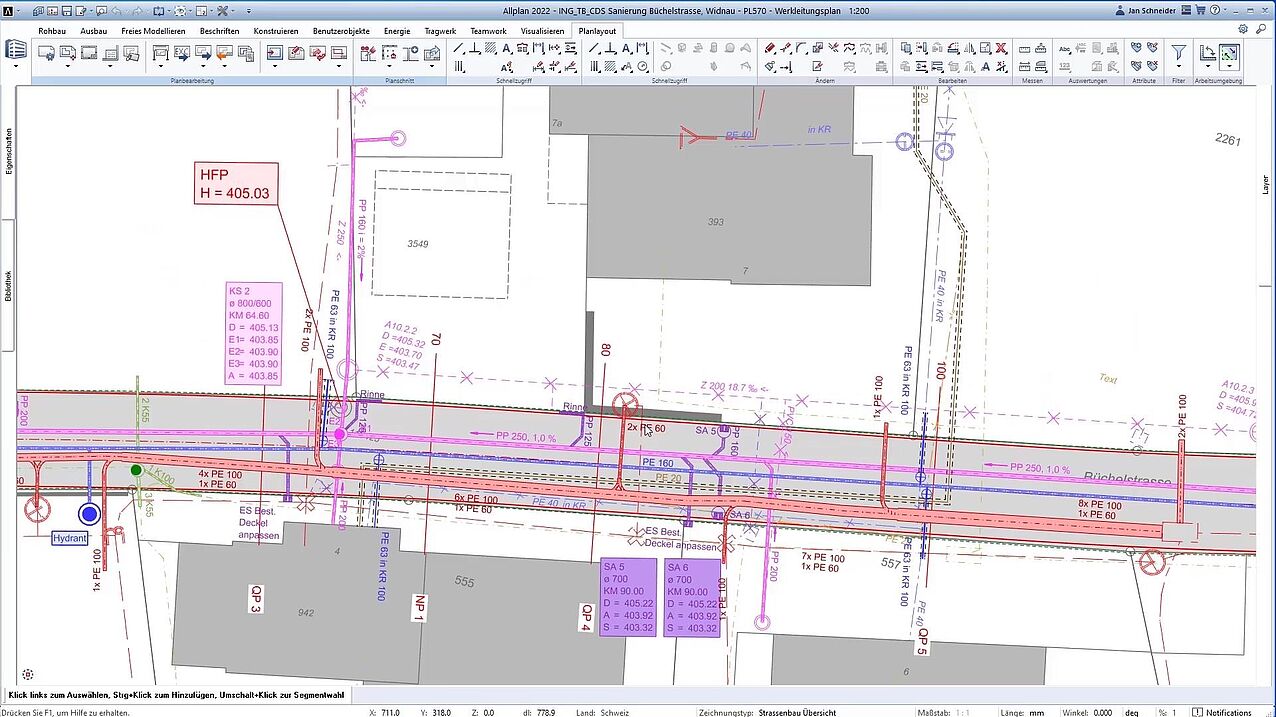

Los planos 2D de las tuberías de servicios y los sistemas de alcantarillado podían derivarse fácilmente del modelo, al igual que los informes utilizados para evaluar cada elemento individual de la tubería. Lo mismo ocurría, por ejemplo, con todos los elementos de los pozos de inspección de la red de alcantarillado, que también podían recogerse en informes y dividirse en grupos, beneficiando considerablemente la ejecución.
