Aumentare l'efficienza nella progettazione di ponti con workflow digitali
Nel 2017 Yüksel Proje, uno dei maggiori studi di ingegneria in Turchia, ha compiuto un passo importante passando alla modellazione 3D. L'azienda ha iniziato a modellare ponti, sottopassi, canali e muri di contenimento con sole 4 licenze Allplan, ma la continua crescita della domanda ha portato lo studio a espandere il team di progettazione fino alle attuali 19 licenze. Yüksel Proje è stata una delle prime realtà ad adottare il software di progettazione Allplan Bridge, utilizzandolo fin dalla prima release per tutti i progetti di ponti. In occasione dell'evento internazionale Allplan Bridge Day 2021, i progettisti turchi hanno condiviso tre differenti progetti di ponti realizzati con successo utilizzando Allplan Bridge.
Ponte dell'aeroporto di Rize-Artvin
Il Rize-Artvin Airport è un nuovo aeroporto in fase di costruzione su un terreno bonificato al largo della costa nord-orientale della Turchia. Parte importante di questo progetto è un nuovo ponte in cemento armato post-teso gettato in opera, con una campata di 444 metri, una larghezza della piattaforma di 11,25 m e uno spessore della soletta che varia da 1,2 a 1,8 m.
Questo ponte ha presentato molte sfide, soprattutto a causa dei parametri variabili della geometria. Per esempio, l'altezza dell'impalcato varia lungo la sezione trasversale del ponte. Un'altra sfida è data dall’eccentricità delle pile a forma di V che sostengono l’impalcato. Man mano che il ponte si alza, infatti, la distanza tra le pile aumenta, così come il numero di pali e la loro distanza, e anche l'asse dei trefoli del sistema di post-tensione ha una geometria variabile.
Queste complicazioni sono state superate dagli ingegneri utilizzando i parametri variabili in Allplan Bridge per creare rapidamente un modello 3D preciso. Una volta completato, il modello è stato trasferito in Allplan, dove sono state generate velocemente le tavole esecutive. Uno dei vantaggi di Allplan più apprezzati da Yüksel Proje è rappresentato dagli strumenti ad alte prestazioni per le armature, che consentono di creare tavole estremamente dettagliate in modo rapido e preciso.
![](/fileadmin/user_upload/blog/EN_Blog/Bridge_Engineering/Bridge_Day_2021_-_Efficient_Bridge_Design_in_Turkey/Airport_Bridge_8_NEU.jpg)

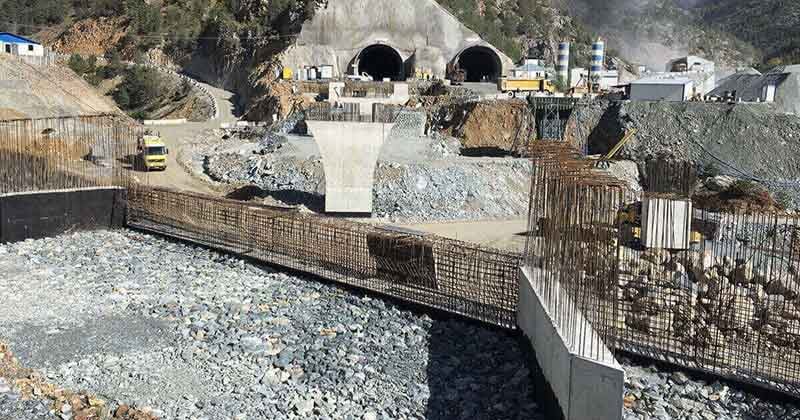

Ponte Zigana
Il ponte di Zigana è stato costruito nei pressi dell’omonimo passo, nella Turchia nord-orientale, come parte dei lavori per la sostituzione di un tunnel preesistente. Il ponte gettato in opera, costituito da cemento armato post-teso, misura 126 metri di lunghezza divisi in tre campate con una luce massima di 46 metri. La difficoltà del progetto è data dalla pendenza trasversale del ponte, che ha reso la modellazione più complicata. Inoltre, l'asse dei trefoli del sistema di post-tensione varia lungo la lunghezza del ponte, ma questo è stato gestito facilmente con parametri variabili in Allplan Bridge.
Una volta completato il modello in Allplan Bridge, è stato facile trasferirlo in Allplan, dove con gli strumenti automatici è stato possibile generare rapidamente i disegni 2D, compreso il dimensionamento delle armature. Un altro vantaggio dell'utilizzo di Allplan e Allplan Bridge è dato dall'elevata precisione che consente di ottenere una base affidabile per il computo delle quantità.
![](/fileadmin/user_upload/blog/001_-_IT/Blog/cantiere_20Ponte_20Zigana-2.jpg)

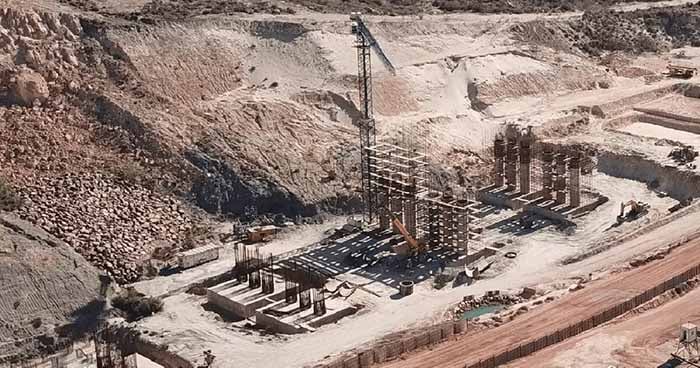

Viadotto di Orano
Il viadotto di Orano è un nuovo ponte a travi prefabbricate attualmente in costruzione nella provincia di Orano, in Algeria. Il viadotto è costituito da elementi prefabbricati in calcestruzzo con i trefoli per la post-tensione già installati durante la produzione, con una lunghezza totale di 684 metri, sostenuto da 17 pile con campate lunghe fino a 40 metri.
Per questo ponte, le pile cilindriche e le fondazioni sono state modellate in 3D e poi armate in Allplan, i cui strumenti facilitano l'armatura e i dettagli di forme insolite, adattando i ferri con un solo clic. I dettagli possono poi essere creati utilizzando il classico flusso di lavoro 2D, poiché le viste 2D vengono create automaticamente.
![](/fileadmin/user_upload/blog/EN_Blog/Bridge_Engineering/Bridge_Day_2021_-_Efficient_Bridge_Design_in_Turkey/Oran_10_NEU.jpg)
Conclusioni
Lavorare con Allplan e Allplan Bridge offre agli ingegneri di Yüksel Proje la flessibilità necessaria per i propri progetti. Dato che durante la fase di progettazione vengono proposte diverse varianti e le revisioni possono avvenire anche durante la costruzione, disporre di un software specifico per la progettazione dei ponti, con i vari processi ottimizzati, consente un notevole risparmio di tempo e quindi anche di denaro. Per Yüksel Proje, Allplan e Allplan Bridge offrono le soluzioni necessarie per creare progetti ottimali ed economici.
Prova gratuitamente per 30 giorni Allplan Bridge, l'innovativo software di progettazione dei ponti di ALLPLAN, e scopri quanto tempo puoi risparmiare durante la fase di progettazione.
