Progettazione coordinata: come iniziare con il BIM

Tempo di lettura 5 min

Ecco come funziona il BIM: il General Contractor Depenbrock ci offre una visione emozionante della propria implementazione del metodo BIM e del lavoro con Bimplus.

C'è tutta una serie di buone ragioni per iniziare a utilizzare il BIM. Depenbrock ha riassunto molto bene quelle che considera le due motivazioni più importanti: 1. soddisfare le crescenti aspettative dei clienti e 2. riuscire a superare le aspettative dei clienti. In effetti già da tempo i clienti hanno smesso di chiedere solo servizi di costruzione e oggi richiedono piuttosto un concetto olistico di comunicazione e informazione per tutto ciò che riguarda l'immobile. Questo vale in particolare per i progetti pubblici e per il settore delle infrastrutture. Il BIM è lo strumento migliore per generare il valore aggiunto desiderato e la progettazione basata sul modello è parte integrante del miglioramento della filiera produttiva. Questo documento con il punto di vista dell'azienda Depenbrock mostra come si possa iniziare a utilizzare il BIM con successo.

La progettazione coordinata basata sul BIM offre numerosi vantaggi. Per Depenbrock, i vantaggi più significativi sono dati dall'affidabilità, dalla maggiore trasparenza e dal rilevamento delle possibili collisioni fin dalle prime fasi nella progettazione, con la conseguente risoluzione strutturata dei conflitti. Tutto ciò sotto forma di processi di progettazione digitale end-to-end. Il prerequisito fondamentale per questa creazione di valore dal metodo BIM è, da un lato, la progettazione basata su modelli 3D e, dall'altro, la collaborazione in uno spazio di progettazione virtuale. Per quest'ultima, i progettisti di Depenbrock si sono affidati fin dall'inizio al CDE (Common Data Environment) Bimplus.

Scopri le funzionalità di Bimplus con il webinar tecnico gratuito >>

Coordinamento dei modelli in cloud

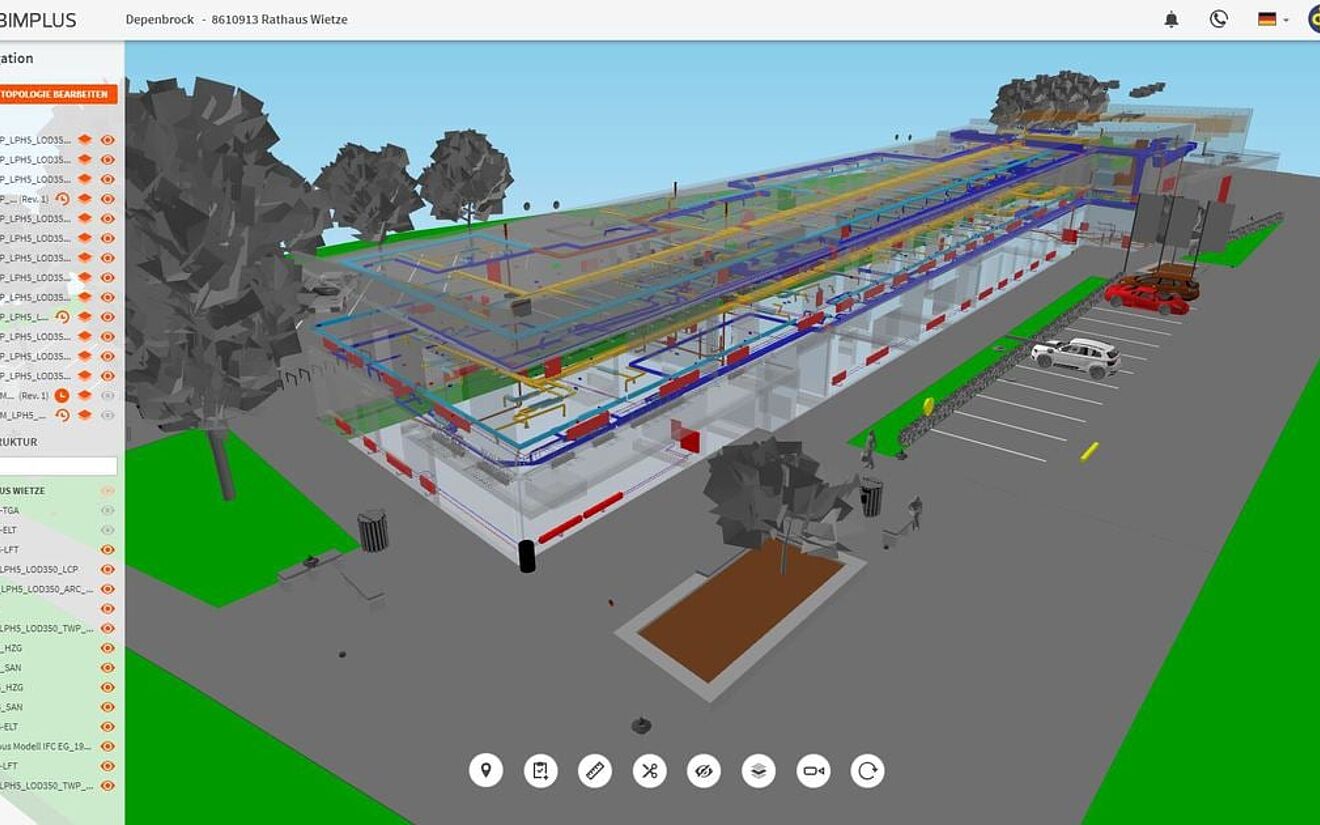

Quando si lavora su un modello di coordinamento in Bimplus, i vantaggi del BIM diventano subito evidenti. Tutti i modelli specialistici - l'architettura, le strutture e i servizi della costruzione - sono combinati su questa piattaforma. Una struttura di coordinamento, impostata per attività e livelli, consente una facile navigazione nel modello per mezzo del BIM Explorer, basato su cloud. Qui possono essere consultate le informazioni importanti dei singoli modelli specialistici, mentre è possibile nascondere quelle meno rilevanti. Per esempio, il modello architettonico può essere limitato ai singoli vani, il modello strutturale agli elementi portanti, mentre il modello dei servizi dell'edificio può mostrare i singoli componenti MEP: l'insieme viene poi controllato per verificarne la coerenza. Così, le viste del modello individuali possono essere generate per specifici casi d'uso e attività.



Trasparenza grazie alla gestione dei problemi e al raffronto delle revisioni

Se la verifica del modello di coordinamento rivela la necessità di una modifica nei modelli, questa può essere coordinata in modo chiaro e trasparente attraverso la gestione delle problematiche, o Issue Management. In tal caso, nel punto preciso, o nel componente pertinente del modello, viene creata una Issue con un titolo, una descrizione dell'attività da completare, il tecnico responsabile e la data di scadenza. Tutte le Issue sono elencate nell'Issue Manager e possono essere filtrate secondo numerosi criteri, come la data di scadenza, lo stato o la responsabilità. Quando queste Issue sono selezionate, oltre alle informazioni associate, appare anche l'area pertinente nel modello. Queste attività sono inizialmente create in modalità bozza, dove solo l'autore può visualizzarle fino alla loro pubblicazione. Dopo il completamento, l'attività viene salvata come risolta e una nuova revisione del modello può essere creata.

Un altro valore aggiunto deriva dal confronto delle revisioni tra diversi stadi di progettazione. Per la massima trasparenza, Bimplus rende visibili nella geometria le modifiche dalla revisione precedente ed elenca anche quali proprietà (attributi) sono cambiate, così come gli oggetti cancellati e creati di recente. Per confrontare gli oggetti modificati, gli stati di progettazione possono anche essere visualizzati simultaneamente.

Documentazione completa nel Document Management

La gestione dei documenti è un aspetto di enorme importanza per ogni progetto. In questo caso, Bimplus offre la possibilità creare una struttura specifica per il progetto, in cui i documenti possono essere memorizzati nella sala di progettazione virtuale secondo la loro funzione. Inoltre, in questa struttura possono essere gestiti i ruoli e i diritti di accesso ai documenti da parte dei partecipanti al progetto. Un altro vantaggio è dato dalla trasparenza della storicità delle versioni dei documenti. Così, come avviene nel raffronto delle revisioni nel modello, le diverse varianti di progetto possono anche essere tracciate sulla base delle versioni attuali e precedenti. Allo stesso tempo, Bimplus documenta chi ha caricato, aggiornato o scaricato quali tavole o documenti e quando lo ha fatto.

Conclusione: un'intera gamma di valori aggiunti

In sintesi, Depenbrock ottiene una serie di gradi vantaggi lavorando con Bimplus e senza la necessità di installare alcun software, perché Bimplus funziona semplicemente nel browser. Grazie all'altissimo livello di trasparenza nella progettazione, i progettisti riescono a rilevare le collisioni e a risolverle nella maniera migliore e quindi anche a ridurre gli errori. Un altro importante vantaggio è dato dalla ricchezza di informazioni sotto forma di attributi, che completano la geometria e contribuiscono a creare un quadro di progettazione olistico, indipendentemente dal luogo di lavoro dei collaboratori, che a sua volta contribuisce a un'enorme flessibilità. E alla fine, la totalità di questo Smart Working basato sul BIM si traduce forse nel più grande valore aggiunto: la completa soddisfazione dei clienti.

Per saperne di più su Bimplus, visita la nostra pagina di approfondimento, invia una richiesta di informazioni o scarica il nostro white paper “BIM Next level: Raggiungere un metodo di lavoro integrato in sette passaggi"
