Allplan 2024
di Lachmi Khemlani - 29 novembre 2023
È appena stata rilasciata la nuova versione di Allplan, una delle soluzioni BIM più utilizzate a livello globale. Oltre a rafforzare la propria suite completa di strumenti per la progettazione architettonica, ingegneristica e infrastrutturale, Allplan 2024 ha anche ampliato significativamente le potenzialità per la prefabbricazione e la costruzione. In effetti, è l'unica soluzione BIM di cui sono a conoscenza che disponga di strumenti di pianificazione della costruzione integrati, consentendo alle aziende AEC di passare in maniera fluida dalla progettazione e modellazione costruttiva del progetto alla pianificazione precisa di come verrà costruito in cantiere, il tutto all'interno della stessa soluzione e utilizzando lo stesso modello. In effetti, l’azienda vede Allplan come una “piattaforma di Design to Build” per il settore AEC piuttosto che una semplice applicazione BIM (Figura 1).

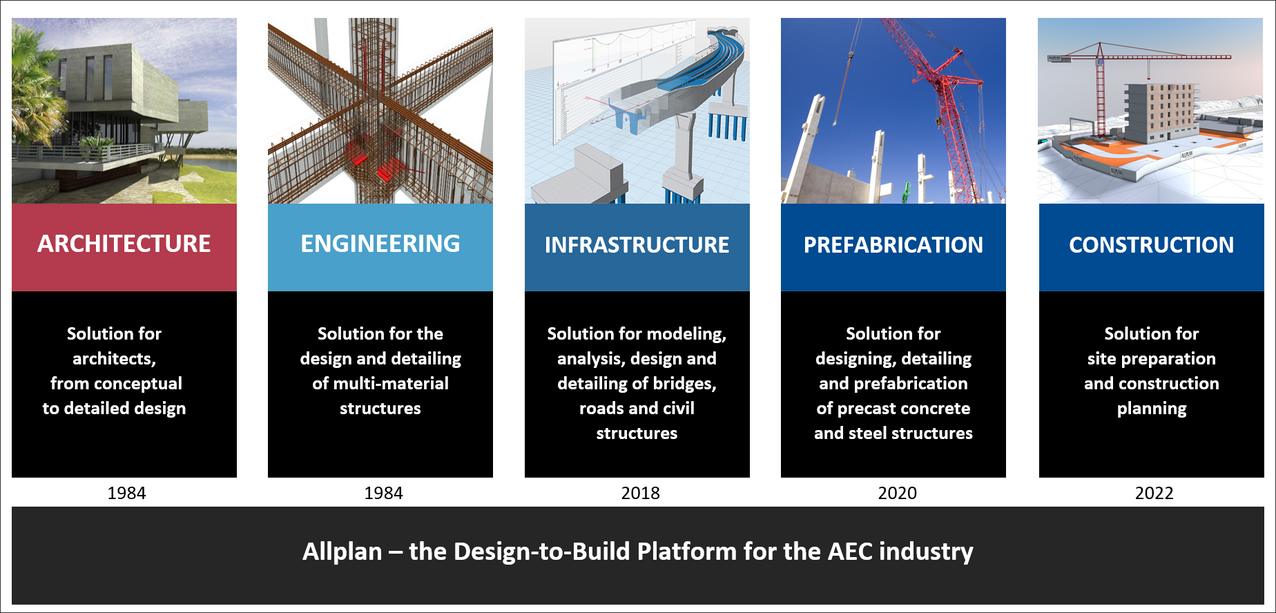

![](/fileadmin/_processed_/4/c/csm_aec_201_d0fe47beb1.png)
Questa completa funzionalità “Design to Build" aiuta a spiegare perché Allplan venga utilizzato da aziende come Yüksel Proje, un fornitore di servizi di ingegneria, progettazione e supervisione per progetti di ponti, metropolitane e ferrovie con sede in Turchia e operante in oltre 30 paesi in tutto il mondo. All'evento di lancio di Allplan 2024, tenutosi a ottobre 2023, Yüksel Proje ha condiviso la sua esperienza nell'utilizzo di Allplan per personalizzare i processi di progettazione sui suoi numerosi progetti (Figura 2), beneficiando enormemente di flessibilità e risparmio di tempo.
In alto a sinistra: ponte ferroviario ad arco composito acciaio-cemento in Azerbaijan.
In alto a destra: progetto autostradale in Romania.
In basso a sinistra: sistema ferroviario a Istanbul, Turchia.
In basso a destra: progetto ferroviario ad alta velocità che collega Estonia, Lituania e Lettonia. (Immagini per gentile concessione: https://www.youtube.com/watch?v=ldOFobtyrdo).
Ecco le principali nuove funzionalità e quelle migliorate in Allplan 2024 in ciascuna delle principali discipline servite, insieme a ulteriori miglioramenti comuni a tutte le discipline.
![](/fileadmin/_processed_/f/6/csm_aec_202_5aba0fd9e8.jpg)
Architettura
Sono tre i criteri principali che guidano i miglioramenti per il mondo dell'architettura in Allplan 2024: consentire la progettazione nel contesto, accelerare i processi di progettazione e automazione e fornire una gestione flessibile e accelerata delle informazioni sui dati [scopri tutte le novità nel webinar italiano sulle novità architettoniche di Allplan 2024]. Un esempio di progettazione contestualizzata è il nuovo strumento GIS Connector, che consente di importare dati dettagliati del cantiere in Allplan tramite un connettore basato su cloud. Lo strumento è alimentato da 3DCityLoader, un servizio che si collega a piattaforme open GIS globali e include modelli di diverse città nel proprio database. Come mostrato nella Figura 3, è possibile utilizzare lo strumento GIS Connector per selezionare un'area da importare in Allplan e specificare il contenuto necessario, come edifici 3D, terreni, mappe catastali, contorni stradali, texture, e altro. Il luogo selezionato e i dati relativi vengono rapidamente inseriti in Allplan, fornendo un contesto del cantiere accurato e dettagliato per la progettazione.

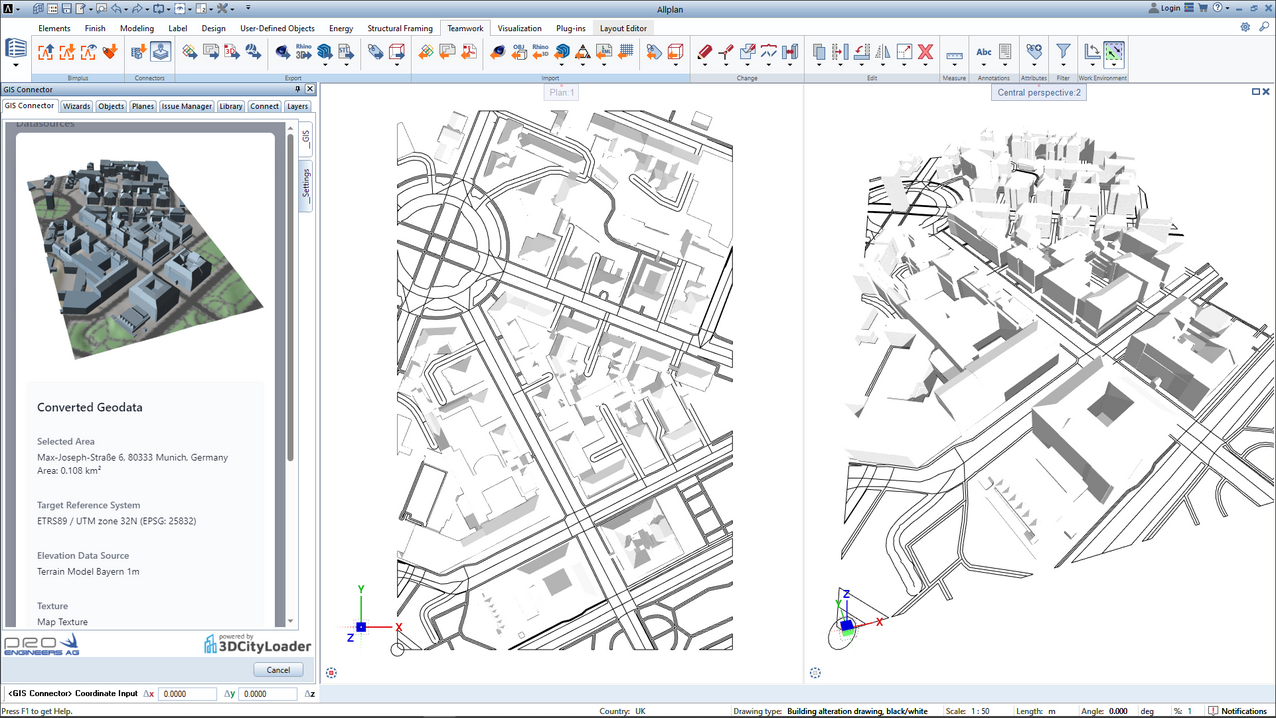

© Figura 3. Il nuovo strumento GIS Connector in Allplan 2024 per importare rapidamente dati accurati del luogo per fornire il contesto per la progettazione.
![](/fileadmin/_processed_/2/e/csm_aec_203_2ca60f8f55.png)

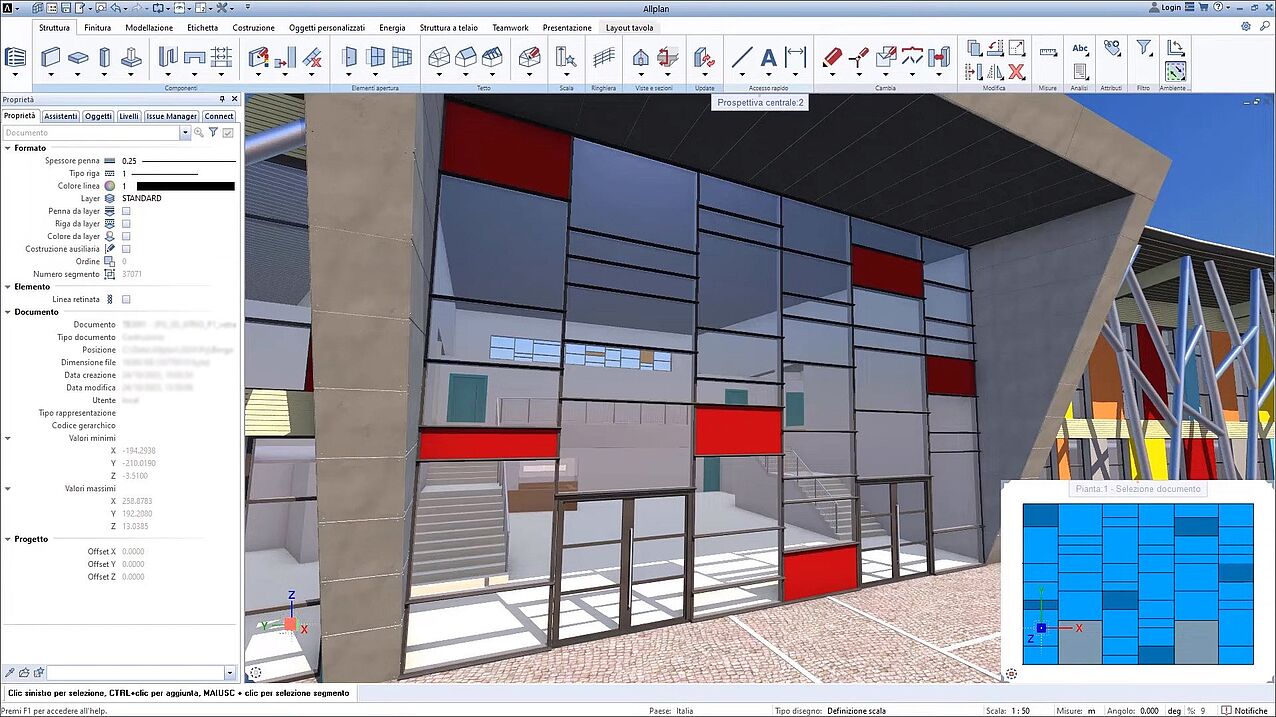

L'obiettivo di accelerare i processi di progettazione e automazione in Allplan 2024 è esemplificato da un set di strumenti di progettazione delle facciate ampliato per agevolare la progettazione degli involucri degli edifici. Anche se in precedenza Allplan disponeva di strumenti di modellazione delle facciate, questi sono stati notevolmente migliorati per rendere più semplice e veloce la creazione e la modifica delle facciate, sia in modo interattivo con i grip di modifica per manipolare il modello della facciata direttamente nella finestra grafica, sia specificando i valori di layout richiesti nella finestra di dialogo. È possibile specificare diversi valori di distribuzione per le diverse suddivisioni: non è necessario che siano uniformi. È inoltre possibile applicare un layout 2D alla progettazione della facciata e utilizzare componenti parametrici predefiniti, chiamati SmartParts, per le aperture di porte e finestre della facciata per accelerare il processo di progettazione (Figura 4).
![](/fileadmin/_processed_/3/9/csm_aec_204_131586e81d.jpg)

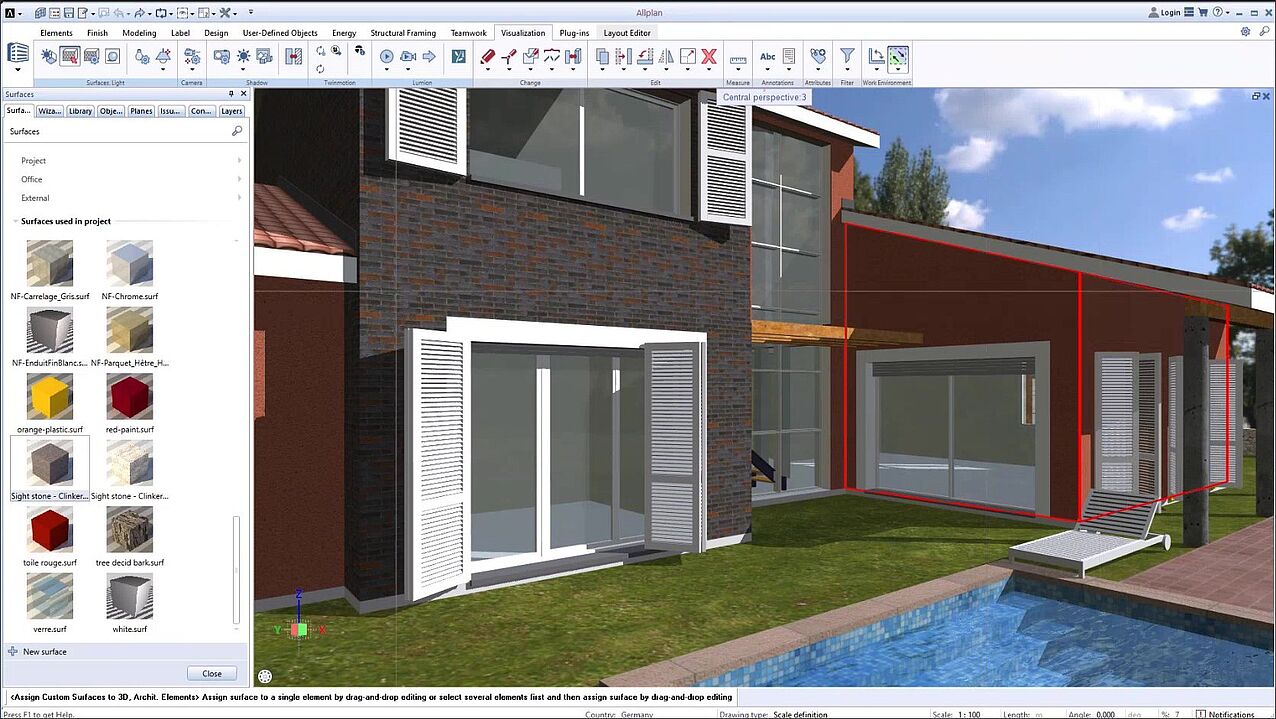

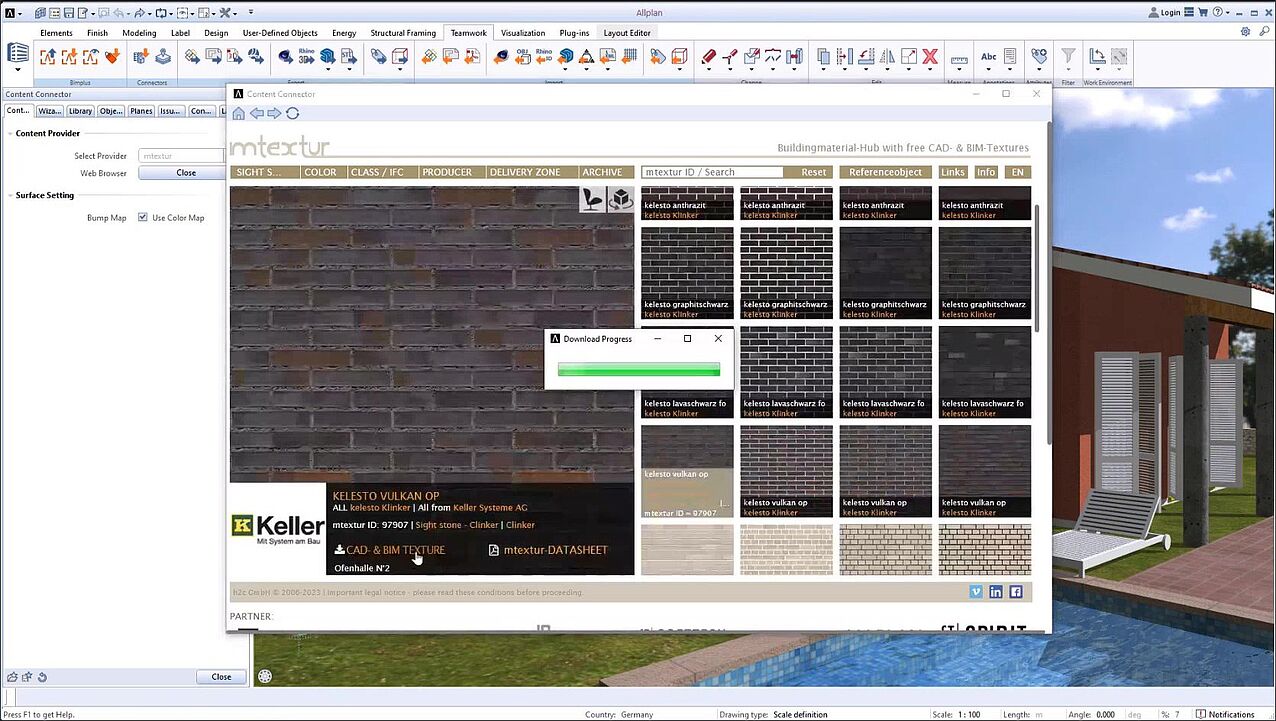

Un'altra caratteristica chiave introdotta per accelerare i processi di progettazione è un nuovo strumento, il Content Connector che semplifica l'importazione di contenuti personalizzati in Allplan, inclusi oggetti 3D dal SketchUp 3D Warehouse e risorse di superficie/texture dalla vasta libreria di materiali online di alta qualità di mtextur. Le connessioni sono automatizzate, quindi gli oggetti di SketchUp possono essere semplicemente trascinati e rilasciati nel modello e le texture importate da mtextur possono essere applicate direttamente al modello di edificio in Allplan (Figura 5). Gli oggetti e le texture importati vengono convertiti nel formato Allplan e possono essere modificati come entità Allplan e personalizzati secondo necessità.
![](/fileadmin/_processed_/d/6/csm_aec_205_bca13051ee.jpg)
![](/fileadmin/_processed_/6/9/csm_aec_206_a55d78416f.jpg)

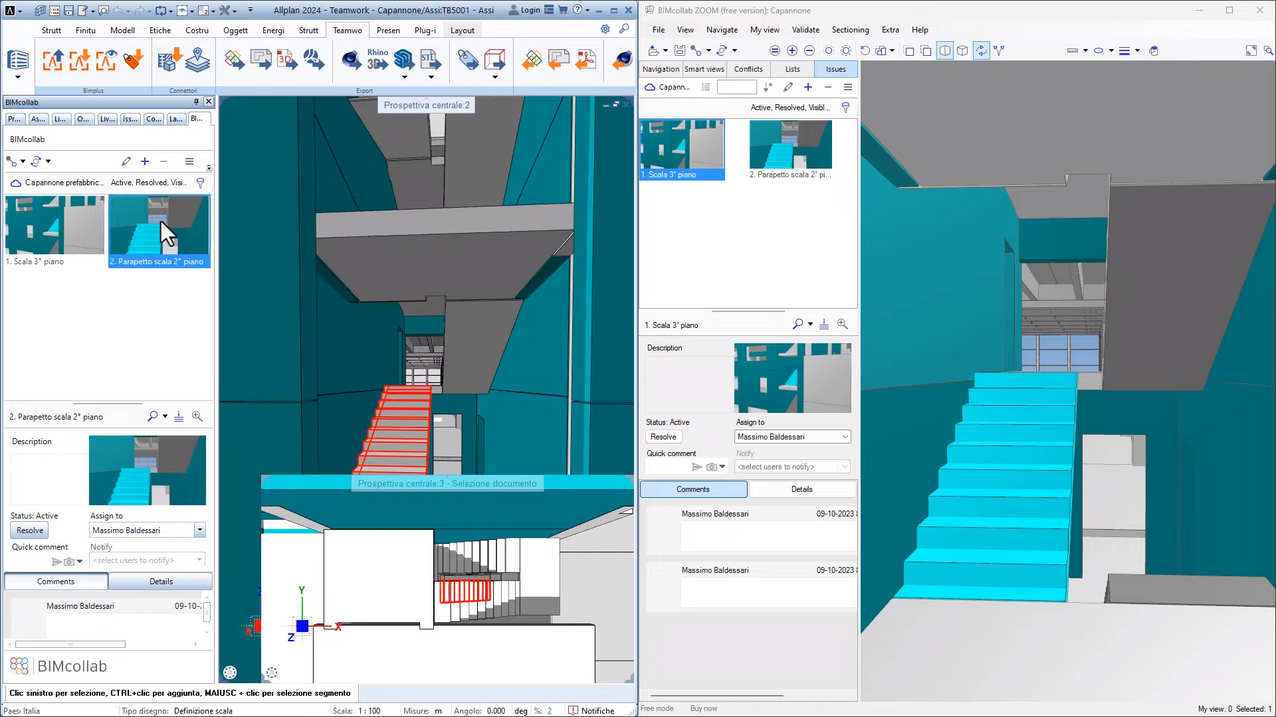

Infine, per raggiungere l'obiettivo di fornire una gestione flessibile e accelerata delle informazioni sui dati, Allplan 2024 ha migliorato la sua palette oggetti per consentirle di gestire progetti più complessi, che includono un numero maggiore di componenti e proprietà, in modo significativamente più veloce. Include inoltre la possibilità di codificare a colori, ordinare ed eseguire query sul modello in base a un massimo di sei attributi diversi, consentendo di verificare la qualità dei dati del modello in modo più rapido e semplice. Allplan 2024 include anche l'integrazione, attualmente disponibile come anteprima tecnica, con la popolare applicazione di gestione delle issue, BIMcollab, per migliorare ulteriormente la sua capacità di garantire il controllo di qualità del modello (Figura 6).
![](/fileadmin/_processed_/2/f/csm_aec_207_a7acdb444c.png)
Ingegneria e prefabbricazione
Sul fronte ingegneristico, Allplan continua a sviluppare la propria capacità di lavorare come soluzione multimateriale in grado di gestire acciaio, calcestruzzo prefabbricato, calcestruzzo gettato in opera e dettagli delle armature [scopri tutte le novità nel webinar italiano sulle novità di Allplan 2024 per l'ingegneria].

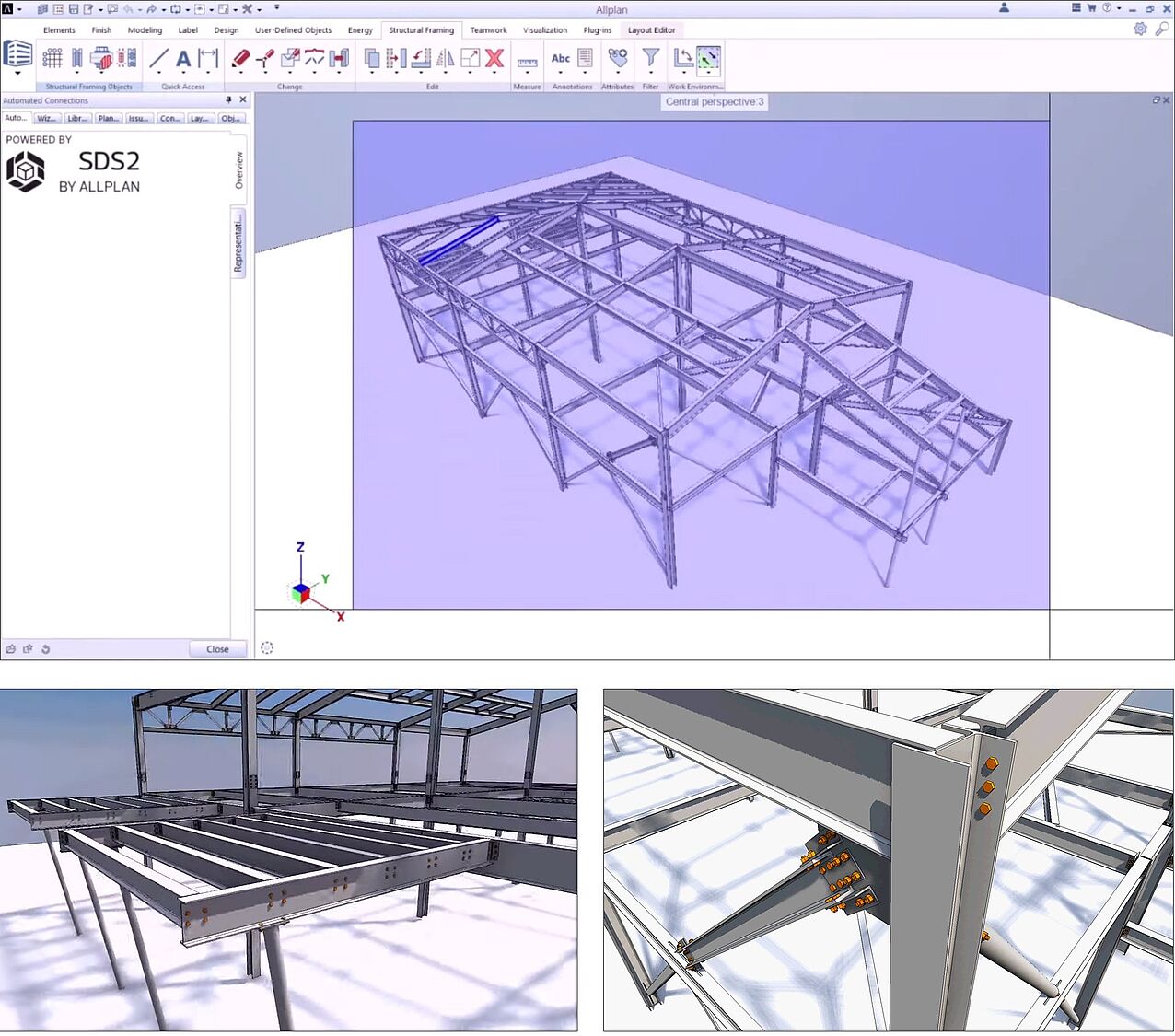

Uno dei miglioramenti più importanti per le costruzioni in acciaio è l'integrazione con la popolare applicazione di dettaglio e fabbricazione in acciaio SDS2 che Nemetschek ha acquisito nel 2016 e che fa parte del portafoglio prodotti ALLPLAN dal 2021. Con la connessione SDS2, gli ingegneri possono semplicemente selezionare una struttura in acciaio in Allplan, di cui vogliono progettare le connessioni automaticamente anziché manualmente, e il sistema restituisce rapidamente la struttura con le connessioni (Figura 7). Le connessioni si basano su standard predefiniti, con controlli per garantire che siano fabbricabili e montabili. Sono oggetti Allplan completamente parametrici e possono essere facilmente modificati all'occorrenza. Non è necessario che l'ingegnere abbia installato l'applicazione SDS2 affinché questa funzionalità automatizzata di connessione in acciaio funzioni, perchè è integrata in Allplan.
![](/fileadmin/_processed_/d/4/csm_aec_208_937087e69c.jpg)
Ulteriori miglioramenti per le costruzioni in acciaio includono l'introduzione di pilastri inclinati come nuovo componente strutturale in acciaio e la possibilità di collegare tra loro componenti strutturali con una nuova funzione "collega componenti". Questi miglioramenti offrono maggiore flessibilità e precisione per la modellazione del telaio strutturale in acciaio del progetto.

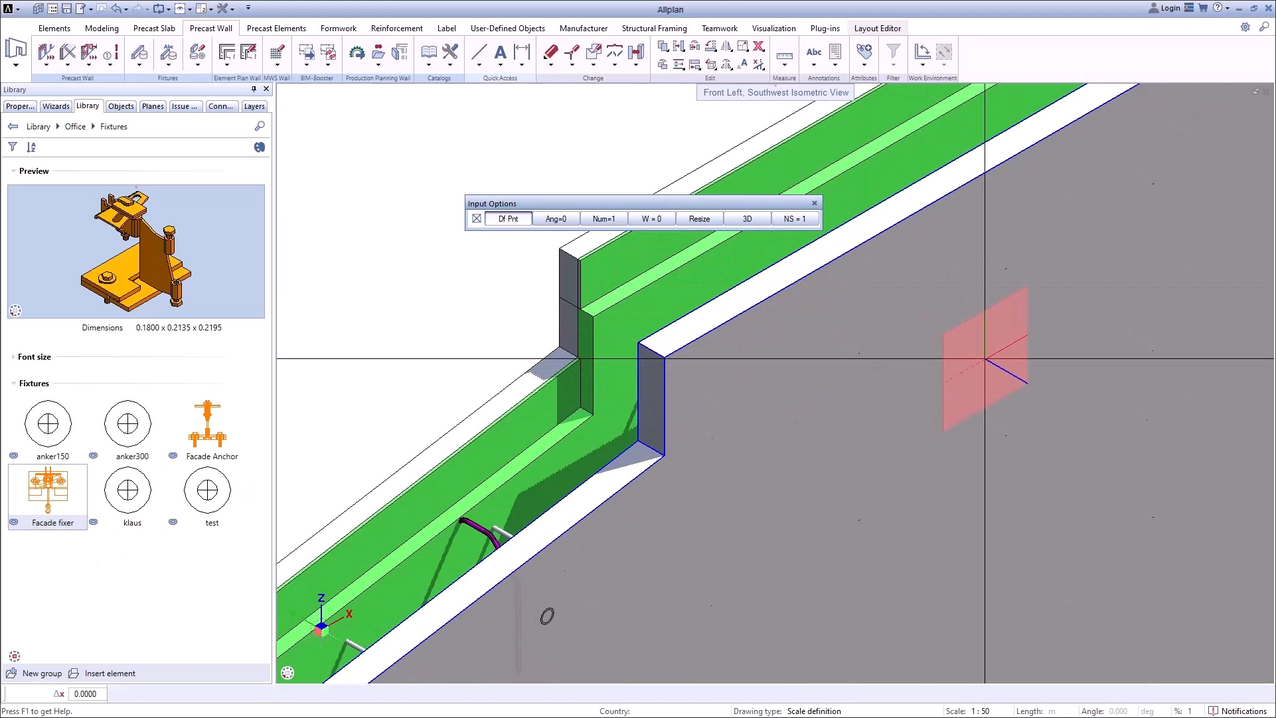

Già in Allplan 2023 erano stati apportati numerosi miglioramenti al calcestruzzo prefabbricato, inclusa la piena integrazione delle funzionalità di Planbar, il software dedicato alla progettazione e al dettaglio dei prefabbricati acquisito da ALLPLAN nel 2021. In aggiunta a questi, Allplan 2024 va oltre, consentendo ora di realizzare un’armatura fabbricata automaticamente con macchine di saldatura a rete utilizzate fuori sede. Oltre a essere completamente digitale, la funzionalità supporta flussi di lavoro accelerati e privi di errori quando si lavora con la costruzione prefabbricata. Inoltre, Allplan 2024 semplifica il lavoro con il gran numero di inserti che tipicamente accompagnano gli elementi prefabbricati, grazie a un'organizzazione semplificata e opzioni migliorate per montarli e riposizionarli in modo più intuitivo (Figura 8).
![](/fileadmin/_processed_/8/7/csm_aec_209_83583927cd.png)
Per il calcestruzzo gettato in opera, ora è possibile creare e modificare le armature direttamente in 3D, il che è particolarmente utile per le aziende strutturali che non desiderano più creare disegni 2D, ma dispongono di flussi di lavoro interamente basati su modelli. Per coloro che utilizzano flussi di lavoro ibridi, esiste una connessione completa tra modelli e disegni. Le funzionalità di armatura automatizzata già disponibili in Allplan per i singoli componenti sono state estese in questa versione anche ai collegamenti delle pareti a L e a T (Figura 9), contribuendo a velocizzare ulteriormente le attività ripetitive e dispendiose in termini di tempo.
![](/fileadmin/_processed_/2/2/csm_aec10_321ae100fd.png)

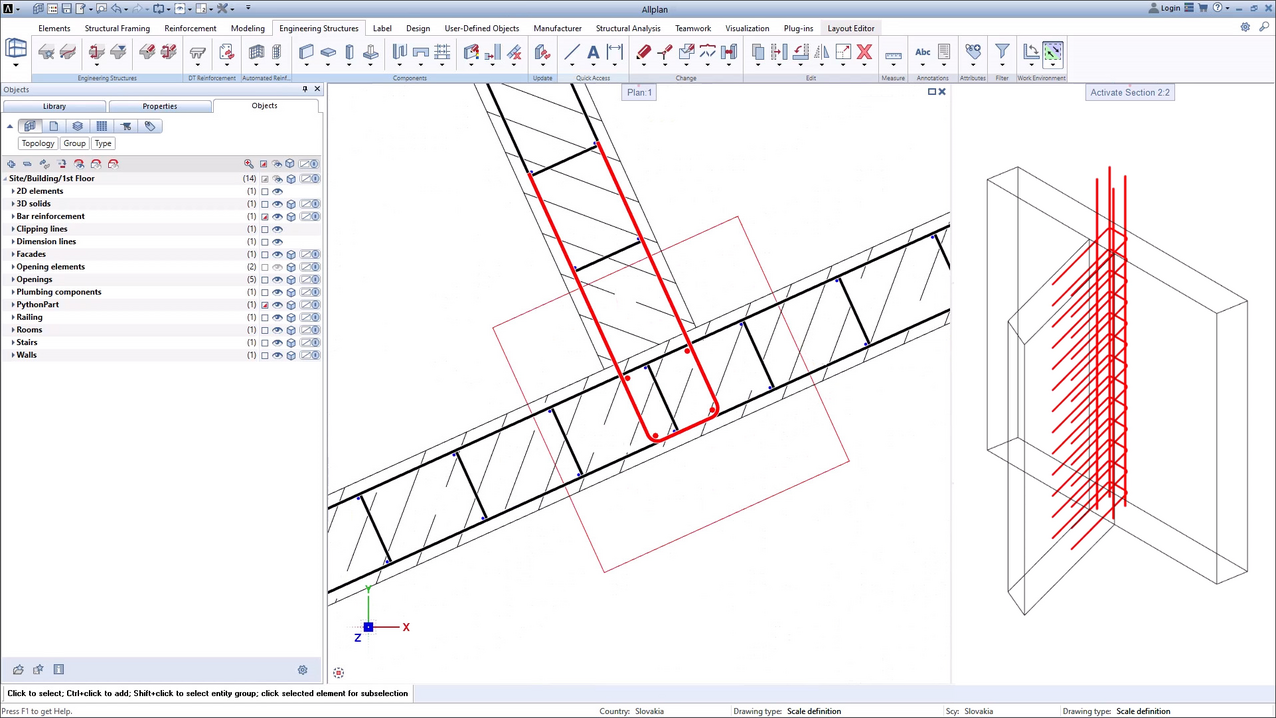

Ultimo ma non meno importante, le capacità di rilevamento delle interferenze per le armature sono state ottimizzate per distinguere tra hard clashes, soft clashes e workflow clashes, in base a parametri definiti dall'utente. Ciò è molto utile poiché in genere ci sono molte interferenze che possono essere risolte con piccoli aggiustamenti alle armature e non sono critiche per lo scopo, e avere un quadro più chiaro di questi consente ai progettisti di concentrarsi sui casi più gravi. Le interferenze sono codificate a colori in base alla loro importanza.
Pianificazione della costruzione
Allplan 2024 continua a sviluppare le proprie capacità di progettazione dei cantieri, che erano state introdotte in Allplan 2022 e ampliate in Allplan 2023 [scopri tutte le novità nel webinar italiano sulle novità di Allplan 2024 per la progettazione del cantiere]. Ora Allplan dispone di un set integrato di strumenti per i lavori di movimentazione del terreno e delle fosse di scavo (Figura 10), in modo che gli utenti non debbano riorrere a plug-in di terze parti o soluzioni manuali per questa attività. Gli strumenti possono tenere conto delle condizioni del terreno nelle diverse aree di scavo, che provengono dal modello del terreno, nonché associarle a diverse fasi per pianificare l'esatta sequenza dello scavo. Il volume del terrapieno che verrà scavato può essere calcolato con precisione, consentendo una stima accurata dei costi dello scavo.

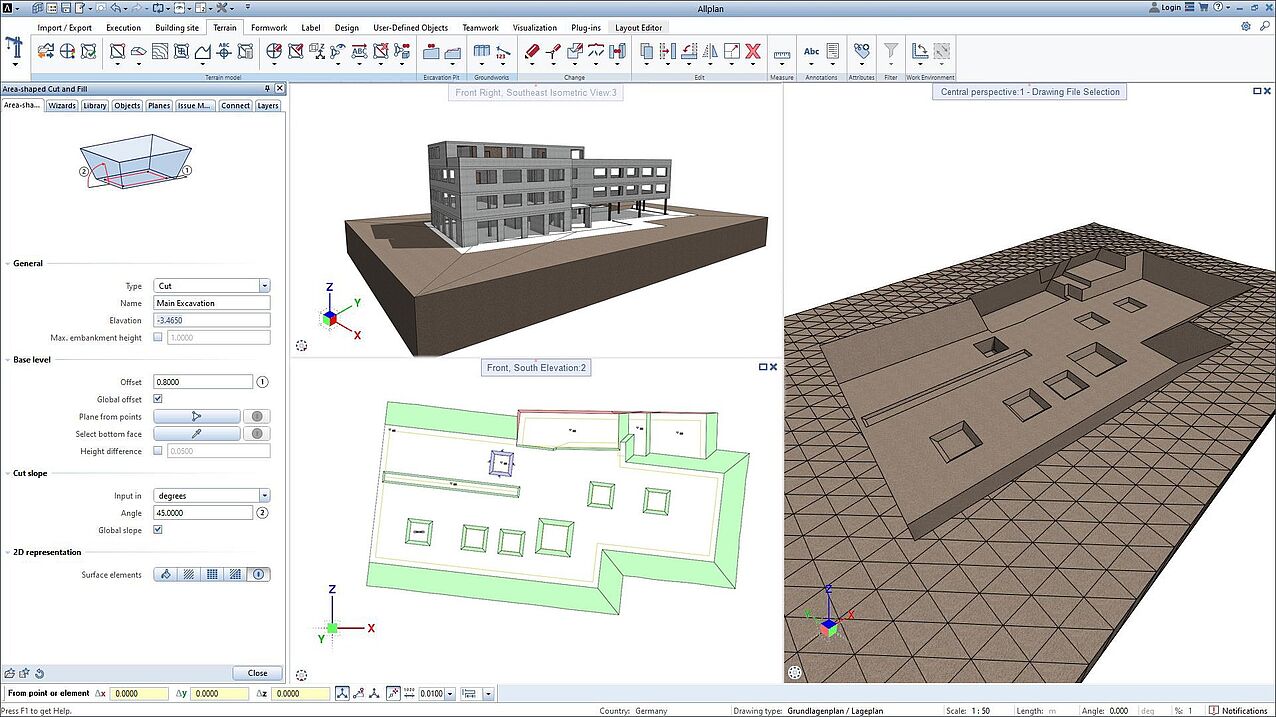

© Figura 10. I nuovi strumenti di Allplan 2024 per la pianificazione e la modellazione dello scavo per il progetto.
![](/fileadmin/_processed_/9/2/csm_aec_2011_a9ef89a7eb.jpg)

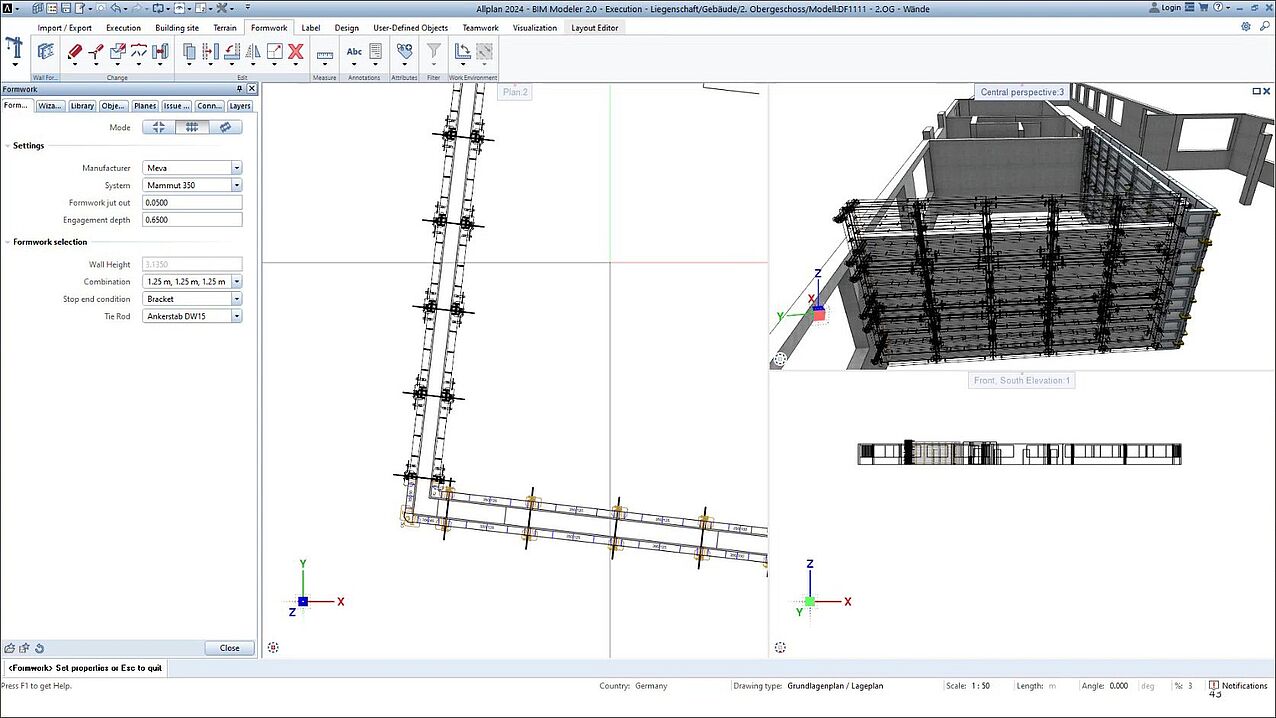

La progettazione integrata delle casseforme per calcestruzzo gettato in opera è un'altra novità di Allplan 2024.È resa possibile da un nuovo strumento aggiuntivo per la progettazione di sistemi di casseforme in grado di assemblare automaticamente i singoli componenti della cassaforma in base al produttore selezionato, ai sistemi supportati e ad eventuali impostazioni aggiuntive (Figura 11). Avere questa capacità di progettazione integrata delle casseforme consente alle imprese di costruzione di svolgere il servizio internamente invece di esternalizzarlo, attività in genere molto costosa. Oltre al risparmio sui costi, consente anche alle imprese edili di avere un maggiore controllo sulle fasi e sulla sequenza di costruzione degli elementi che necessitano della cassaforma. Inoltre, poiché Allplan è un'applicazione BIM, il progetto della cassaforma può essere direttamente associato agli elementi costruttivi in essa modellati.
![](/fileadmin/_processed_/3/9/csm_aec_2012_135943f94f.jpg)
Infrastrutture

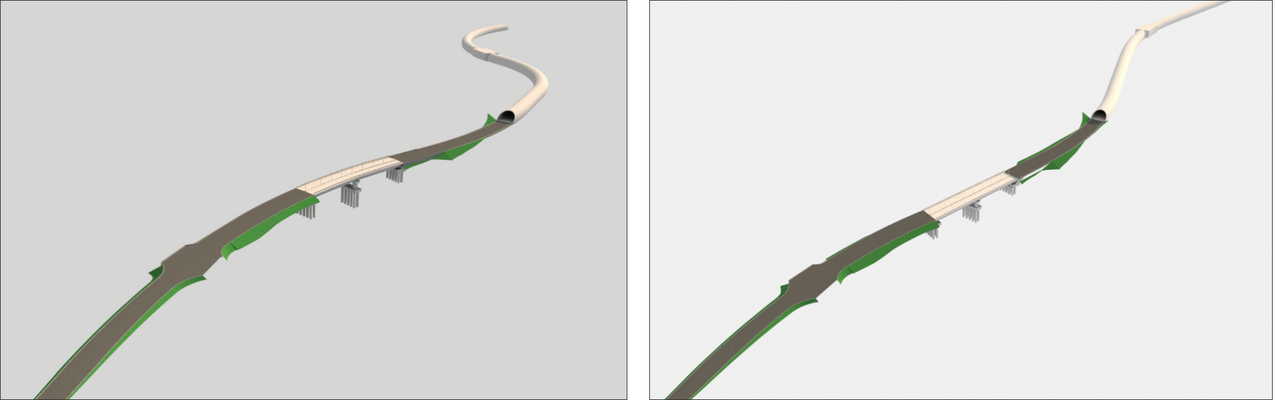

Allplan ora dispone di un flusso di lavoro completamente integrato e parametrico che include i tre principali elementi delle infrastruttura viarie: strade, ponti e tunnel. Ciò significa, da una prospettiva di alto livello, che è possibile definire un singolo asse per un tratto viario comprendente tutti gli elementi e, se tale asse viene modificato, i singoli elementi come strade, ponti e tunnel che sono stati definiti in relazione a quell'asse vengono tutti modificati in modo da mantenere la loro relazione con l'asse e le loro connessioni tra loro (Figura 12). Lo stack tecnologico che consente ciò include Allplan, Allplan Bridge e Allplan Bimplus come piattaforma di scambio tra i due [scopri tutte le novità nel webinar italiano sulle novità di Allplan 2024 per le infrastrutture].
![](/fileadmin/_processed_/f/3/csm_aec_2013_1030751ef0.png)
Altri miglioramenti di Allplan per la progettazione delle infrastrutture includono una progettazione delle strade completamente basata su modelli, che consente di modificarne rapidamente la geometria, la possibilità di creare intersezioni parametriche tra due strade semplicemente facendo clic su di esse, output automatizzati come volumi di movimenti terra o stazioni di picchettamento dal modello e il supporto del nuovo formato IFC 4.3 specifico per le infrastrutture.

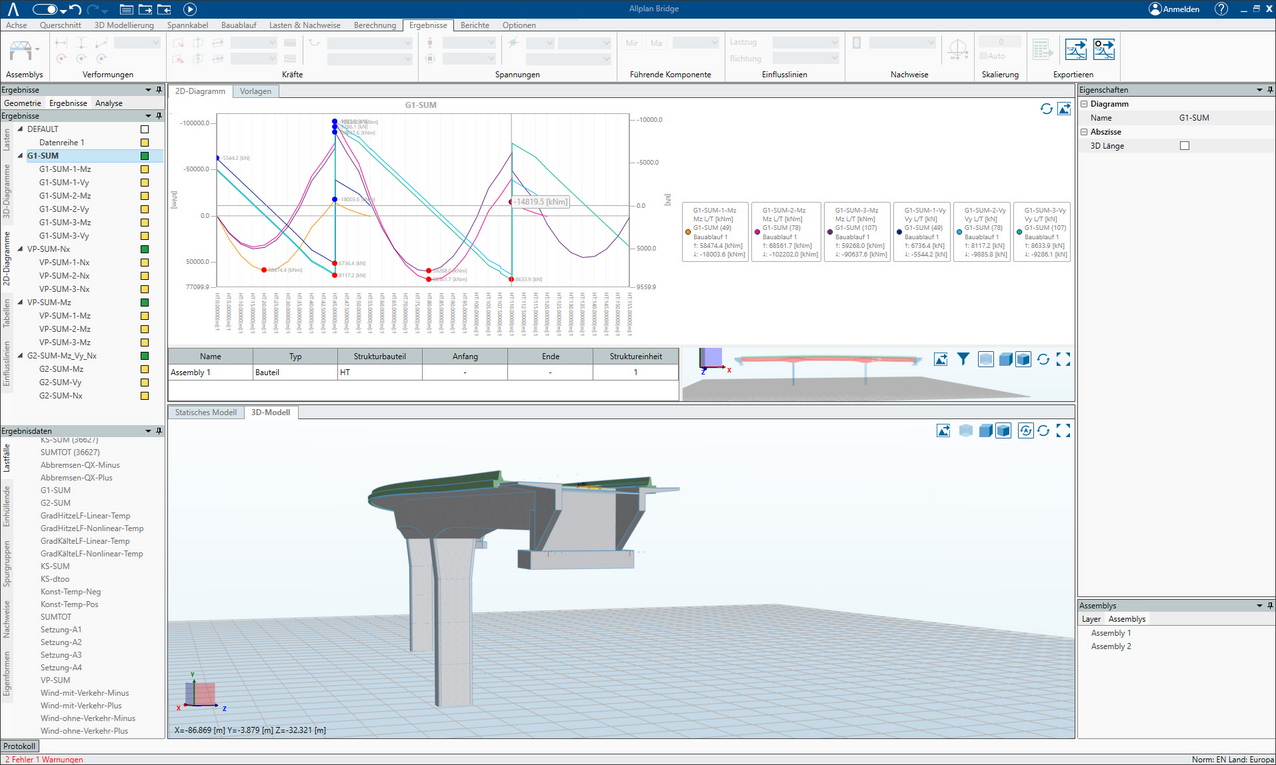

In Allplan Bridge, l'applicazione parametrica dedicata alla progettazione dei ponti introdotta nel 2018, l'intero ponte o i suoi sottoelementi possono ora essere modellati liberamente e parametricamente nello spazio 3D utilizzando primitive volumetriche (prismi) e operazioni booleane. Con questa nuova funzionalità di modellazione aggiunta ai metodi esistenti di modellazione basata su assi e poligoni, in Allplan ora è possibile creare qualsiasi tipo di geometria di ponte. Un'altra nuova funzionalità è la progettazione automatica delle armature in base alla forma del ponte, che fornisce all'ingegnere le informazioni necessarie per l'analisi strutturale, la progettazione e altre analisi come il controllo della fessurazione. Essendo parametrico, qualsiasi modifica nella geometria del ponte agirà anche sull'armatura. Infine, è disponibile un nuovo strumento di reporting integrato abilitato da un plug-in Word, che acquisisce i dati numerici e analitici per il progetto specificato dall'ingegnere (Figura 13).
![](/fileadmin/_processed_/a/5/csm_aec_2014_3c3485e297.png)
Ulteriori miglioramenti
Allplan Cloud è la piattaforma che ospita i vari servizi cloud di Allplan per la collaborazione, l'analisi ingegneristica, la distribuzione dei progetti e il lavoro a distanza, ed è stata notevolmente ampliata in questa versione. In precedenza era costituita principalmente da Bimplus, l'applicazione di gestione modelli e collaborazione che collegava le applicazioni Allplan tra loro e con software di terze parti tramite API o formati di file aperti come IFC.

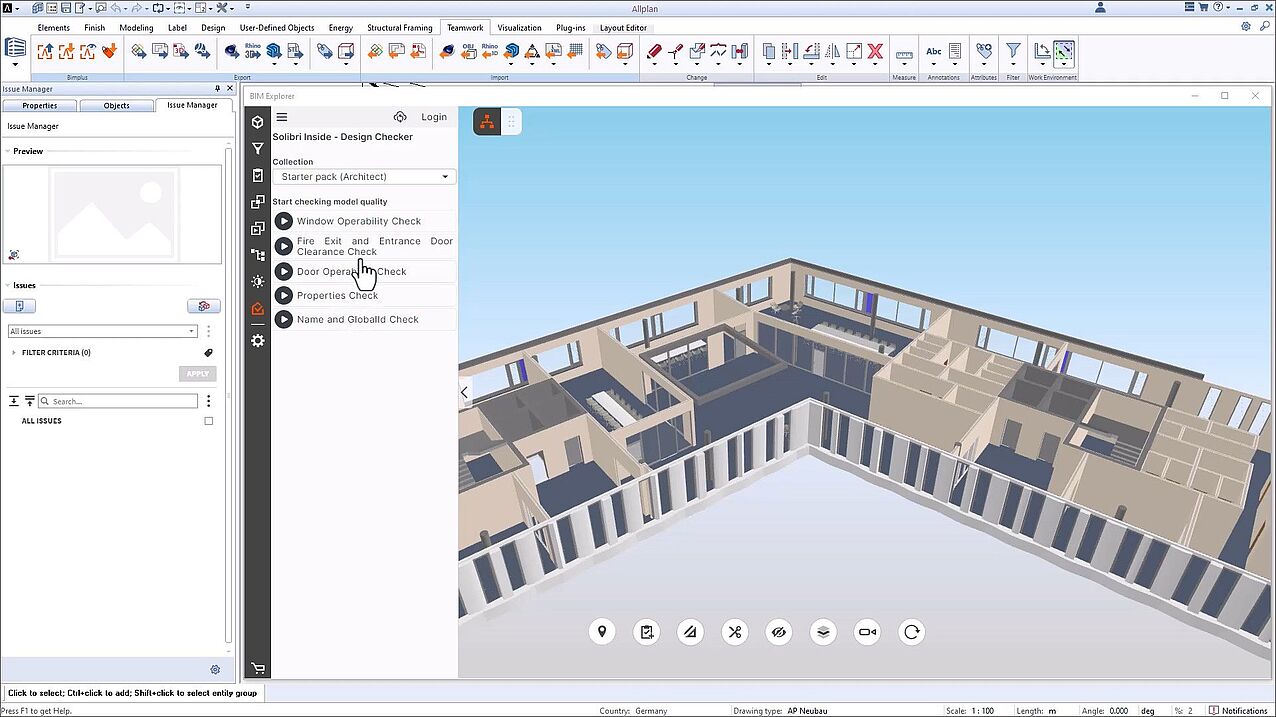

Ora, oltre a Bimplus, Allplan Cloud include diversi prodotti aggiuntivi tra cui un Viewer basato su cloud per la visualizzazione rapida di file IFC, uno strumento BIM2Field per misurare oggetti in cantiere utilizzando un laptop o tablet e generare dati di computo metrico che può essere esportato in Excel, uno strumento di controllo della progettazione migliorato fornito da Solibri (Figura 14), un'applicazione dedicata per il lavoro di gruppo su dati nativi BIM chiamata Allplan Share, la possibilità per grandi aziende di condividere le risorse dell'ufficio tra più sedi con Allplan Share e un rinnovato strumento di gestione e condivisione della documentazione chiamato Allplan Exchange.
![](/fileadmin/_processed_/b/c/csm_aec_2015_219016f852.jpg)

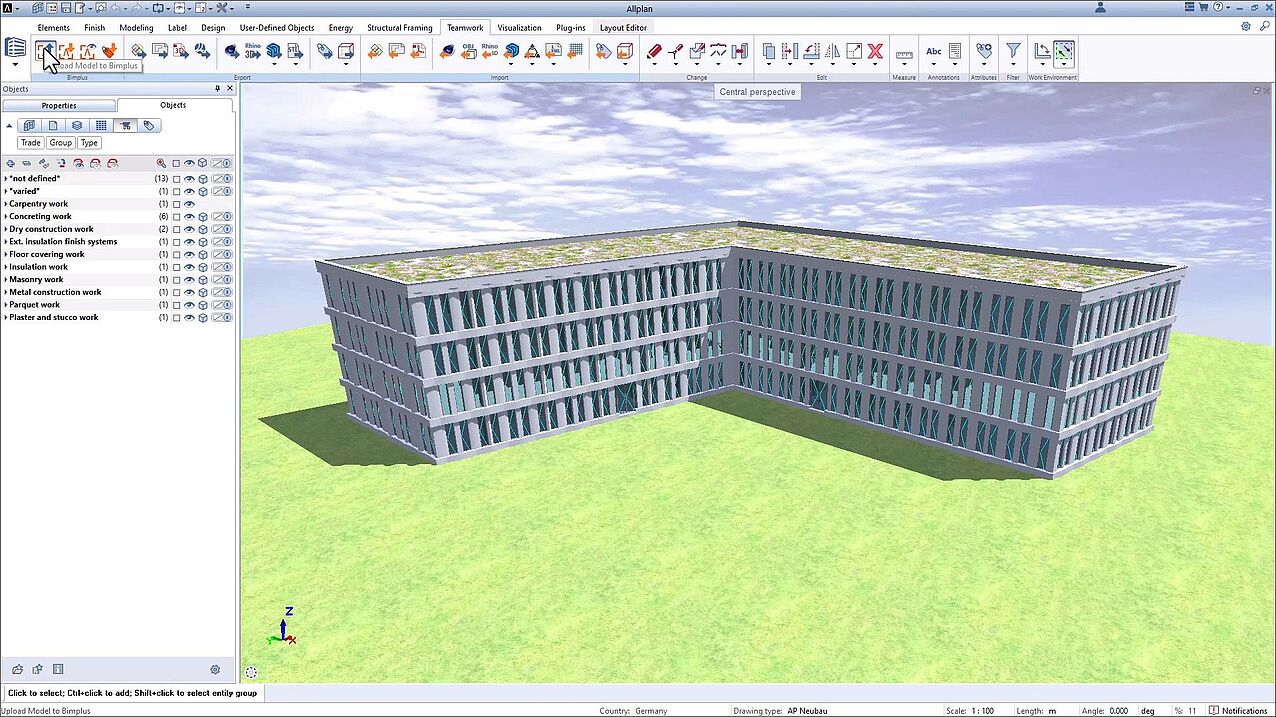

© Figura 14. Caricamento di un modello Allplan su Bimplus per la verifica della progettazione utilizzando il servizio cloud Solibri Inside.
![](/fileadmin/_processed_/1/3/csm_aec_2016_2a7ff06c2e.jpg)

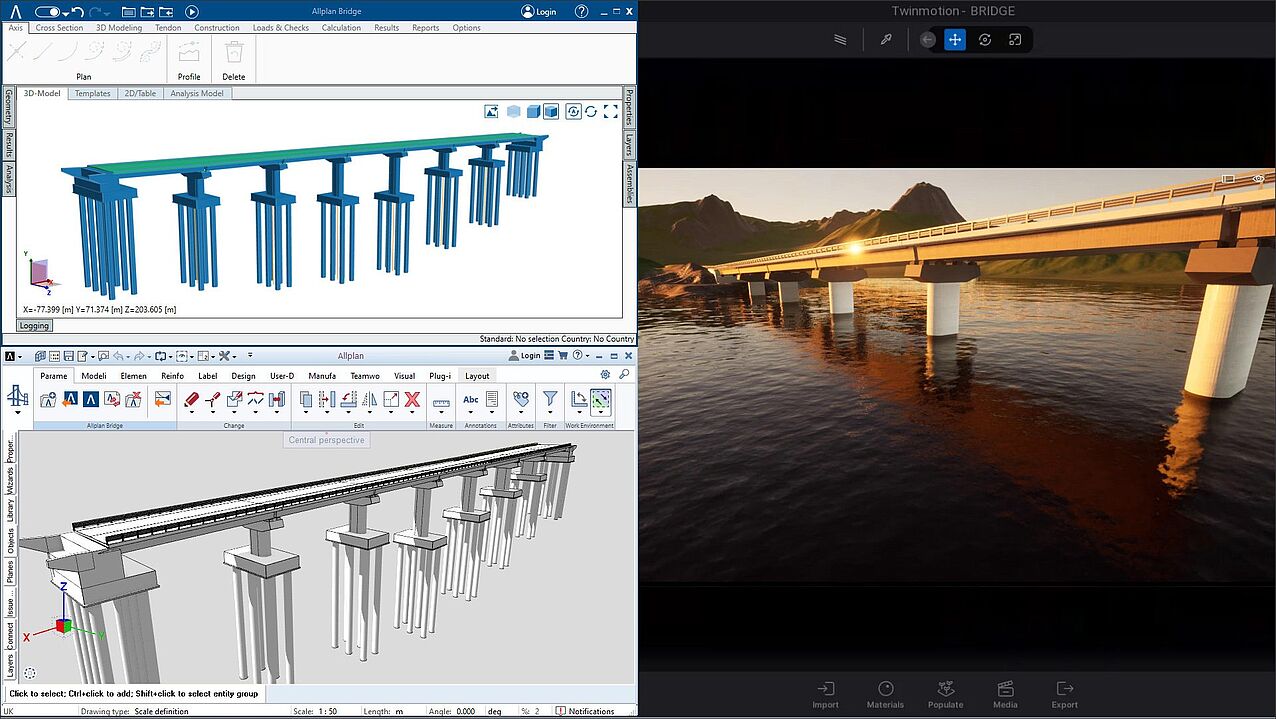

Un'altra novità è l'integrazione di Allplan con Twinmotion, che consente di visualizzare e animare il modello BIM creato in Allplan nell'interfaccia di visualizzazione sofisticata e altamente fotorealistica di Twinmotion, nonché di visualizzarlo in VR in Unreal Engine (Sia Unreal Engine che Twinmotion sono ora di proprietà della stessa società, Epic Games). [tutti i dettagli della sincronizzazione tra Allplan e Twinmotion nel webinar italiano Il marketing del progetto]. La sincronizzazione tra Allplan e Twinmotion è controllata (a richiesta) o live, il che significa che qualsiasi modifica nel modello Allplan si riflette immediatamente nella visualizzazione in Twinmotion.
![](/fileadmin/_processed_/7/b/csm_aec_2017_61df35a1e3.jpg)
Infine, la funzionalità Visual Scripting di Allplan è stata migliorata per consentire la generazione di script senza conoscenze di programmazione, rendendolo più veloce e più semplice da utilizzare per automatizzare i flussi di lavoro e per creare oggetti parametrici personalizzati da utilizzare nel modello.
Conclusioni
Ho trovato la nuova versione di Allplan piena di funzionalità innovative e aggiornamenti di quelle esistenti, rendendola una delle applicazioni BIM più complete per l'intero spettro del settore AEC, tra cui architettura, ingegneria, infrastrutture, progettazione esecutiva, prefabbricazione e pianificazione della costruzione. Oltre a una più stretta integrazione con applicazioni come SDS2 e Allplan Bridge presenti nel portafoglio ALLPLAN, Allplan sta anche migliorando i collegamenti con le soluzioni del gruppo Nemetschek come Solibri. Sta inoltre iniziando a connettersi a un numero maggiore di applicazioni esterne popolari come BIMcollab, Twinmotion e SketchUp 3D Warehouse, ampliando in modo significativo la gamma di attività che i suoi utenti possono svolgere.
Uno degli aspetti che apprezzo di più dell’approccio di Allplan è che si prende il tempo necessario per sviluppare pienamente i suoi progressi tecnologici e solo dopo ne parla. Un buon esempio è l'offerta cloud, che solo ora, dopo essere stata sostanzialmente sviluppata, è stata ampliata e formalizzata sotto il nome di Allplan Cloud. Lo stesso vale per l’intelligenza artificiale (AI). Sebbene Allplan abbia alcuni miglioramenti guidati dall'intelligenza artificiale, in particolare nell'area dell’armatura automatizzata e dell'automazione dei processi, questi sono per lo più sotto il radar per ora piuttosto che essere usati come discorso di marketing.
Con Allplan non esiste alcuna cortina di fumo. Quello che vedi è quello che ottieni.
Scopri di più nel nostro evento online gratutito Build the Future Allplan Summit!
