Con el Stuttgart Cancer Centre – Eva Mayr-Stihl Tumor Center, el Klinikum Stuttgart tendrá una nueva instalación en la que se realizarán trabajos interdisciplinares para combatir el cáncer. Este nuevo edificio se diseñó usando la metodología BIM.
Más de 10.000 pacientes de cáncer son tratados en el Hospital de Stuttgart cada año. Con el objetivo de reunir bajo el mismo techo a distintos especialistas con una amplia experiencia en su campo de medicina oncológica, se está construyendo actualmente en el corazón de Stuttgart el Stuttgart Cancer Centre (SCC) - Eva Mayr-Stihl Tumor Center. Cuando acabe su construcción (prevista para el 2024) en este centro trabajarán mano a mano expertos en oncología, medicina nuclear, radioterapia y otros campos de atención a pacientes con cáncer. Schmidt Plöcker Architekten de Frankfurt am Main fue el responsable de la ejecución y planificación de este edificio tan especial de atención sanitaria, mientras que la planificación del diseño fue obra de SWECO. En nombre del contratista general, Gustav Epple GmbH, este proyecto debía llevarse a cabo utilizando la metodología BIM, en concreto la tecnología open BIM.
Fusionando los modelos de arquitectura en Solibri; © Schmidt Plöcker
Como parte de la planificación para el nuevo Campus Klinikum Stuttgart, el nuevo edificio cierra la zona urbana en la esquina de Kriegsbergstraße/Hegelplatz. Entre el segundo sótano y el segundo piso, estarán las alas de braquiterapia y terapia contra el cáncer, así como la guardería oncológica. Los pisos de arriba albergarán —junto con otras 50 camas— el área funcional y el ala de cuidado de medicina radioterápica y nuclear. Estructuralmente el edificio es una construcción de hormigón armado con techos planos. Algunos techos y muros están hechos de hormigón baritado para cumplir con los requisitos de protección contra la radiación.

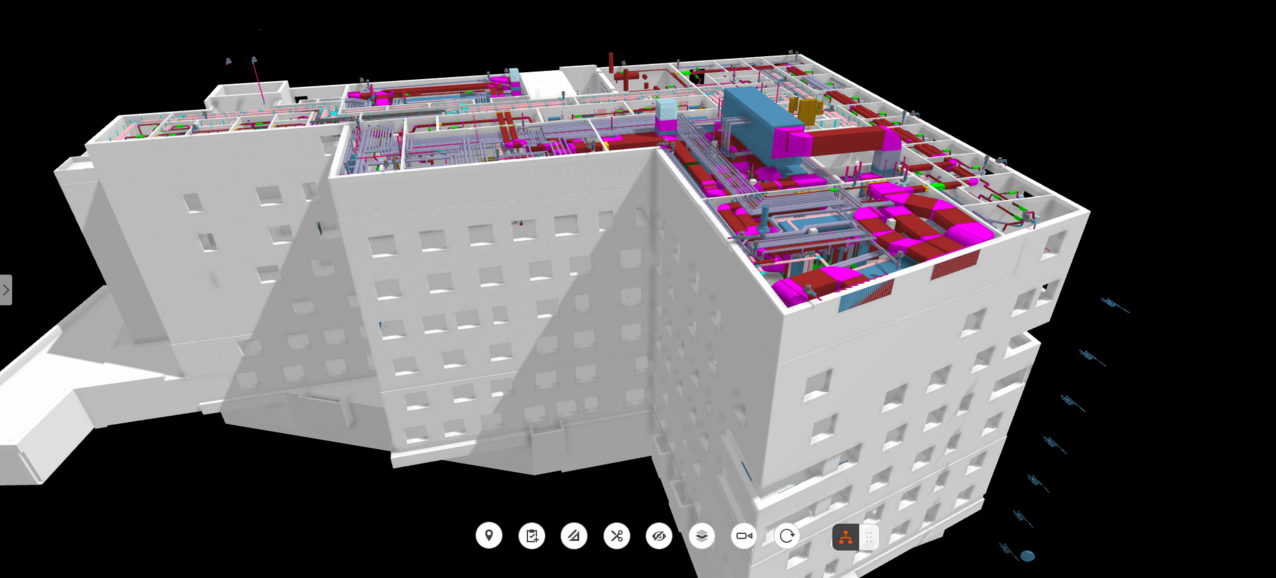

Sistema de proyectos en Bimplus para la conexión entre planificadores externos especializados; © Schmidt Plöcker
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/163_20-_202022-03-08_KSG_Bild_Solibri_2_spa_Imagen2.png)
![](/fileadmin/_processed_/4/e/csm_163_20-_20Screenshot_Bimplus_Imagen3_34a743b393.png)
Modelo del edificio en el software BIM de Allplan
Además de ocuparse de la fase de diseño basado en la metodología BIM, los arquitectos también se hicieron cargo de la coordinación global BIM, la preparación de los requisitos de información del cliente (CIR por sus siglas en inglés) y el BIM Execution Plan (BEP), así como la coordinación de una base de datos de atributos digitales basada en modelos para integrar la información de los elementos de todas las consultorías especializadas. Se utilizó el software BIM de Allplan para crear el modelo de construcción. A partir de esto, fue posible obtener todos los planos necesarios, como los planos de plantas (superficies y niveles) y alturas de techos (secciones y detalles de muro). Las derivaciones del modelo también se utilizaron para la planificación detallada.
Creación del proyecto con el programa de diseño 3D de Allplan 2021; © Schmidt Plöcker
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/163_20-_202022-03-08_KSG_Bild_Allplan_spa_Imagen4.png)
Coordinación BIM a través de Bimplus
La coordinación BIM del proyecto se llevó a cabo utilizando la plataforma open BIM de Bimplus. La solución en la nube se utilizó para conectar las consultorías externas especializadas, así como sus modelos y para interactuar con la base de datos Prevera, que se utilizó para generar un libro técnico integrado para la transferencia de información de estancias, puertas y ventanas. El intercambio de atributos entre modelos arquitectónicos y técnicos o los diferentes programas también se realizó de forma bidireccional a través de la plataforma BIM. Además, Schmidt Plöcker utilizó Bimplus para garantizar la calidad y verificación del modelo, así como para archivar la documentación a través de la revisión de los diversos modelos especializados. La comunicación entre los participantes del proyecto se llevó a cabo a través del Issue Manager de Bimplus. Para una mayor garantía de calidad de los modelos BIM, se utilizó, entre otros, el software de revisión Solibri.
Creación del proyecto en la base de datos Prevera; © Schmidt Plöcker
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/163_20-_202022-03-08_KSG_Bild_Prevera_spa_Imagen5.png)
