Un rascacielos de 80 metros de altura con fachadas plegadas y una planta que se estrecha hacia arriba: así es la Torre Limmat, sinónimo de innovación, singularidad y perspectiva. El reto especial de este proyecto era el diseño estructural. En este artículo se exponen las soluciones que desarrollaron los ingenieros civiles de Synaxis AG, de Zúrich, para esta construcción de hormigón en estructura metálica.
Limmatfeld en el camino hacia el futuro
En la ciudad de Dietikon, cerca de Zúrich, se está construyendo desde 2002 un nuevo barrio: Limmatfeld, que cuenta ya con numerosos nuevos edificios nuevos en sus aproximadamente 87.000 metros cuadrados de superficies. La Torre Limmat, construida entre 2011 y 2016, se eleva muy por encima del resto y sirve como una especie de portal, ya que se encuentra a la entrada del nuevo distrito.
Una fachada irregular

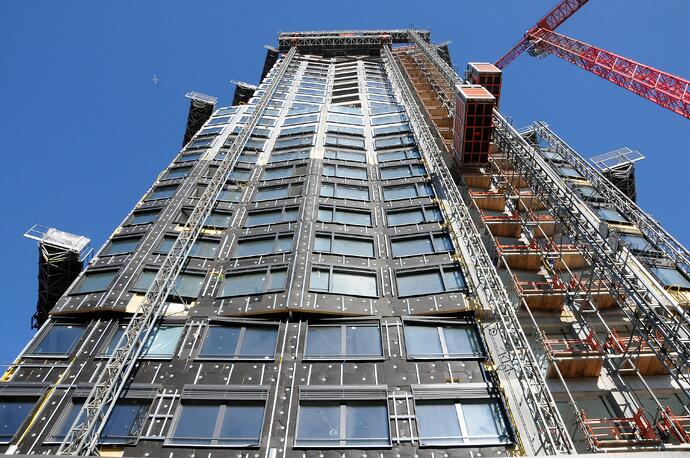

A la hora de diseñar la forma de la Torre Limmat, los proyectistas del estudio huggenbergerfries Architekten de Zúrich se inspiraron en los primeros modelos de Estados Unidos: el edificio tiene una estructura clásica y se estiliza verticalmente. Llama la atención la fachada, que a partir de la 5ª planta superior se compone de salientes y retranqueos, creando un plegado irregular. Además, la planta pentagonal del edificio se estrecha, una vez en el 10º piso y otra en el 15º. En total, el rascacielos consta de 25 plantas superiores. La superficie de la fachada refleja la luz y el clima del entorno, haciendo que el rascacielos más alto de la ciudad sea muy vivo y polifacético.
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/156_20-_20Baustelle_1__2__Limmat_20Tower_Imagen2.jpg)
Desafíos en el diseño estructural
La oficina de ingeniería Synaxis AG se encargó del diseño estructural. Los empleados se enfrentaron al reto de que no era posible la transmisión directa de fuerzas en varios puntos debido a la fachada plegada. En los retranqueos del edificio, tenían que absorber o al menos desviar las fuerzas portantes. Debido al parapeto circundante, también se requería una protección contra incendios independiente para evitar llamaradas. A pesar de todo, los proyectistas querían encontrar una solución sencilla para la armadura de la Torre Limmat.
Unos cimientos sólidos
Para este proyecto, los arquitectos e ingenieros se decidieron por una construcción de hormigón en estructura metálica. La estructura portante de la Torre Limmat consta de tres elementos:
• Pilares de acero reforzado a lo largo de la fachada y en el interior del edificio,
• un pozo de servicio estabilizador,
• losas planas de hormigón armado.

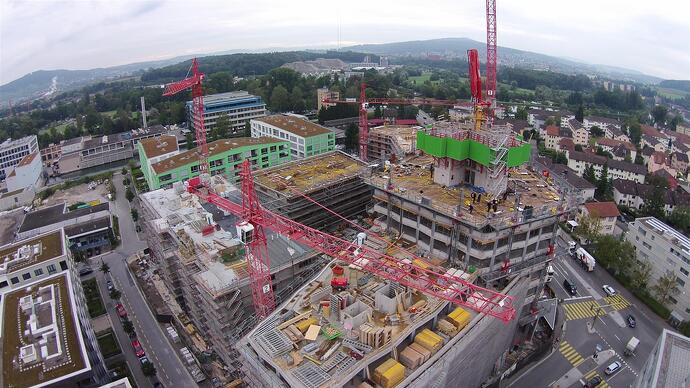

La cimentación del rascacielos está formada por una combinación de pilotes y losas. Inicialmente, los ingenieros de estructuras planearon construir los pilares en el interior del edificio. Desecharon esta idea y trasladaron los pilares hasta el borde del techo, de manera que únicamente los pilares apilados unos sobre otros en todas las plantas son portantes. El resto fueron utilizados por los ingenieros civiles para los retranqueos de las ventanas o como estructuras de soporte de los elementos verticales de la fachada.
Los proyectistas encontraron la siguiente solución para las cargas de los pilares en la zona de los retranqueos del edificio: Diseñaron muros de apartamentos individuales en el respectivo piso subyacente para que fueran portantes. De este modo, la carga se desvía hacia los pilares portantes de la fachada. Los parapetos entre las columnas son de hormigón armado y rodean el edificio.
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/156_20-_20Baustelle_1__3__Limmat_20Tower_Imagen3.jpg)
Lujo innovador con vistas
La Torre Limmat alberga hoy 98 lujosos apartamentos y ocho áticos. Su geometría poco convencional convierte al edificio en el nuevo punto de referencia de la ciudad, una construcción única en toda la región. Además, el rascacielos más alto de la ciudad ofrece tanto una excelente perspectiva como una vista espectacular. Descubre cómo el software BIMAllplan prestó un gran apoyo a los ingenieros civiles durante el diseño estructural en nuestro Whitepaper sobre la Torre Limmat.
