Cómo el software BIM ALLPLAN 2023 facilita la vida de los diseñadores

Los arquitectos e ingenieros estructurales se enfrentan a los mismos desafíos: diseñar proyectos de construcción cada vez más complejos en menor tiempo, con presupuestos más ajustados y menos recursos, una presión que se ve agravada por la necesidad de colaborar y coordinarse con un mayor número de stakeholders, especialistas y demás participantes en los proyectos. Además, hay más consideraciones que gestionar que nunca, como garantizar la rentabilidad y la sostenibilidad de los diseños a través de los materiales y métodos de construcción, asegurando un nivel bajo de emisiones de carbono. Está claro que los diseñadores necesitan toda la ayuda posible.

Con la nueva actualización del software BIM ALLPLAN 2023 es posible abordar muchas de estas cuestiones. Una de las principales ventajas de esta nueva versión es que proporciona un modelo común para una mayor variedad de actividades de diseño y métodos de construcción, con el fin de agilizar el proceso de diseño, ahorrar tiempo y contribuir aún más a la edificabilidad. Así, ALLPLAN 2023 constituye una plataforma integral para todo el sector de la construcción, permitiendo una coordinación eficiente y flujos de trabajo colaborativos entre los profesionales AEC. A continuación, se explica cómo este software BIM puede hacer más fácil la rutina de los ingenieros estructurales.

Dado que los proyectos actuales generan grandes volúmenes de datos, una de las características claves de esta última versión de ALLPLAN es mantener esta información coordinada, accesible y fácil de trabajar. Por ejemplo, las topografías y las nubes de puntos se procesan directamente en la tarjeta gráfica para evitar demoras, y existe la posibilidad de ajustar y medir puntos en este tipo de modelos, por lo que se pueden tomar dimensiones de forma precisa en solo segundos.

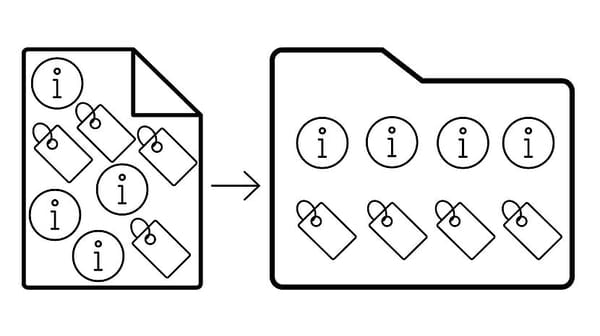

Otra forma de facilitar la gestión de los datos es el soporte mejorado de los atributos, un componente fundamental para los diseños que se ajusta a la metodología BIM. Ahora, los conjuntos de propiedades pueden definirse desde ALLPLAN según necesidades individuales, simplificando el suministro de la información necesaria (y relevante). Al importar atributos, estos se encuentran ahora convenientemente agrupados, por lo que encontrar los datos requeridos es más rápido, y se puede incluir el orden del armado en los atributos, para que toda la información esté contenida en el modelo.

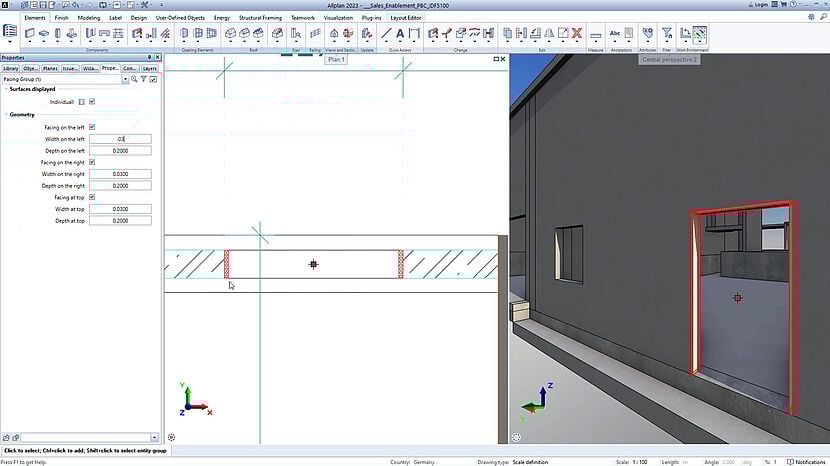

La clave de la productividad del diseño es un modelado BIM rápido y sencillo. Para ello, se ha actualizado la paleta de propiedades para que la creación y el ajuste de huecos en muros y forjados sea más cómodo, flexible y rápido: simplemente hay que especificar las dimensiones y cualquier subobjeto (como dinteles, jambas o revestimientos) en la paleta y ALLPLAN 2023 hará el resto.

El diseño y detallado de armaduras, una característica destacada de ALLPLAN, también es aún más eficaz en la nueva versión ALLPLAN 2023, al incluir la capacidad de armar varios muros y pilares idénticos al mismo tiempo. Al preparar la documentación de fabricación, ahora es posible combinar varias colocaciones poligonales que tengan diferentes números de posición en una sola con un solo número de posición, con el fin de agilizar la fabricación y la implementación.

Un modelado preciso de la estructura de acero es otra tarea que puede llevar mucho tiempo, por lo que ALLPLAN 2023 permite ahora personalizar los ángulos iniciales y finales de los elementos de la estructura, así como especificar los huecos y las condiciones finales. No es necesario modelar manualmente cada característica, por lo que se pueden crear estructuras más detalladas en menos tiempo y con mayor precisión.

Para una mayor eficiencia del modelado BIM, la herramienta Visual Scripting ofrece posibilidades ilimitadas de automatización que no requieren conocimientos de programación. En la nueva versión del software BIM, la interfaz incluye nuevas características para la creación exitosa de scripts, como avisos visuales cuando un script tiene un error, tooltips para el aprendizaje y la visualización de valores para ayudar a identificar cuáles son necesarios. Además, ahora también existe la posibilidad de proteger la propiedad intelectual evitando que se realicen cambios en los scripts creados.

Gracias a la integración de Planbar Essentials y sus funciones de diseño y detallado de elementos prefabricados en ALLPLAN 2023, se pueden crear incluso los componentes prefabricados más complejos en una sola plataforma y con una interfaz con la que los usuarios ya están familiarizados. Se pueden utilizar las herramientas habituales de modelado BIM de ALLPLAN o PythonParts para crear los modelos de este tipo de elementos, o convertir rápidamente formas 2D en elementos paramétricos 3D sin necesidad de recurrir a otras soluciones especializadas, ahorrando así tiempo y costes.

Por otro lado, preparar la documentación de fabricación es mucho más fácil gracias a que ALLPLAN 2023 contiene todas las interfaces para las máquinas de producción de elementos prefabricados, por lo que se puede dar salida a diseños en el formato deseado en tan solo unos pocos clics. Las herramientas automatizadas para la creación de información de producción también son inestimables en esta tarea: pueden generar automáticamente los planos de producción de los elementos, comprobar los que sean idénticos, generar cantidades para los cálculos de costes y programar de forma rápida y sencilla.

Tanto si se requiere desarrollar una presentación para el cliente como una sección transversal totalmente detallada, el software BIM ALLPLAN 2023 ayuda a reducir significativamente el esfuerzo requerido. El motor de renderizado incluye nuevos efectos de visualización y materiales, por lo que se pueden crear visualizaciones impactantes para impresionar a los clientes. El uso de Lumion para cualquier trabajo de visualización permite monitorizar las escenas y los cambios que se realicen en ALLPLAN a través de Lumion LiveSync, de manera que se pueda hacer un seguimiento de lo que se va creando.

Es fácil derivar directamente del modelo 3D las secciones transversales, siendo posible crearlas ahora de nuevas maneras, como perpendicular a una superficie, o cuando se añade una línea de acotación. Al cambiar una escala, las etiquetas de texto se ajustan automáticamente, y se puede ahorrar espacio en el diseño etiquetando varios objetos idénticos con un solo indicador.

La nueva versión del software BIM también permite planificar la entibación de excavaciones. Tanto si se trata de un gran proyecto de infraestructuras como de una urbanización, ahora es posible planificar con precisión los muros pantalla y los anclajes de terreno, lo que hace más sencillo determinar los soportes necesarios y la planificación de costes con un alto nivel de precisión.

Nadie diseña un proyecto de manera individual. Ahora, gracias a una serie de interfaces y bibliotecas actualizadas, es posible exportar información del modelo en un formato que pueda ser utilizado por terceras partes de manera más eficiente que nunca. Por ejemplo, los formatos IFC, DWG y DGN utilizan las bibliotecas de la Open Design Alliance para los formatos más actualizados y utilizados. Otros formatos disponibles son SAF para la ingeniería estructural, SHP para la información catastral, IFC4precast para los elementos prefabricados de hormigón, BCF para los proyectos BIM, y formatos internacionales como XPlanun (previsto para el cuarto trimestre de 2022), aSa y Soule (EE. UU.) y plantillas de atributos conformes a la norma checa. Al proporcionar la información en el formato deseado, se reducen las consultas y el trabajo posterior.

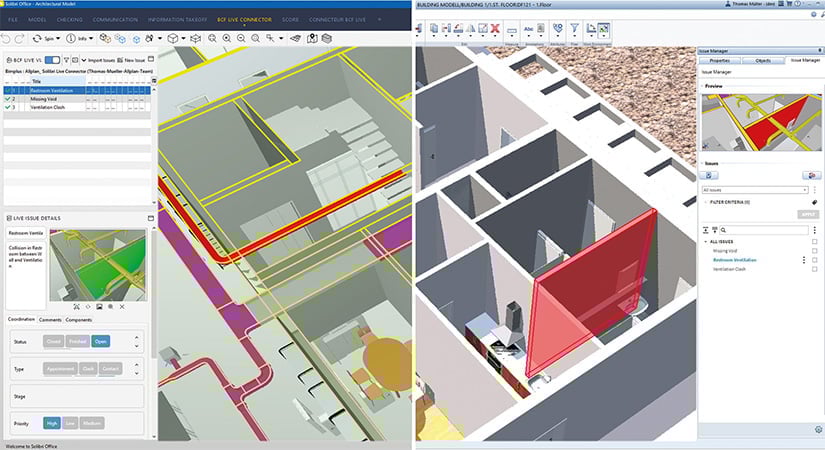

Otra mejora significativa del flujo de trabajo es el Solibri BCF Live Connector. La colaboración en tiempo real está ahora disponible a través de la conexión del Issue Manager en ALLPLAN con Solibri BCF Live Connector, lo que permite que las incidencias identificadas durante la comprobación del modelo en Solibri se transfieran directamente al flujo de trabajo de incidencias en ALLPLAN.

El software BIM ALLPLAN 2023 puede ayudar a desarrollar un flujo de trabajo eficiente y eficaz tanto para arquitectos que deseen combinar diferentes materiales y métodos de construcción para encontrar la solución más sostenible, como para ingenieros de estructuras que utilizan el modelo arquitectónico para su análisis y detallado estructural. Ahora es posible ahorrar tiempo, dinero y esfuerzo, trabajando de forma más inteligente con una serie de herramientas diseñadas específicamente para facilitar la vida a los profesionales del sector AEC y respaldar la máxima edificabilidad.

Para más información sobre ALLPLAN 2023: un resumen de todas las nuevas características de la nueva versión.

A continuación, es posible descargar una prueba gratuita de 30 días para descubrir todo el potencial de la nueva versión ALLPLAN 2023:
