Allplan ofrece una serie de herramientas y flujos de trabajo para el modelado BIM 3D, tanto para arquitectos como para ingenieros. Sin embargo, aprender a utilizar estas herramientas de forma eficiente lleva tiempo, a menos que un experto le muestre al usuario cómo optimizar sus flujos de trabajo. Martin Mikus, uno de los Product Managers de ALLPLAN con 13 años de experiencia trabajando con este software de modelado BIM 3D, puede hacer precisamente eso. A continuación, Martin ofrece una guía en profundidad sobre diferentes técnicas que se pueden utilizar en este tipo de programas.
Modelado conceptual
También conocido como modelado de masa o modelado volumétrico, esta técnica se utiliza para diferentes fines, normalmente durante las etapas de menor nivel de detalle del proceso BIM. Permite visualizar la forma básica del edificio o la estructura, por ejemplo, para ver si encaja con el paisaje circundante o incluso para tener una idea del tamaño o el coste aproximado del proyecto.
Allplan provee un método sencillo para crear rápidamente un modelo volumétrico utilizando las herramientas de ‘Extrusión’ e ‘Impresión’. Una vez creado, este modelo a partir de formas simples puede evolucionar utilizando otras operaciones de modelado para añadir más detalles o adaptar la forma básica a la final. Por ejemplo, las herramientas ‘Desplazamiento de aristas’ y ‘Operaciones booleanas’ pueden ayudar a definir los contornos del objeto o los bordes con chaflán. Las formas más complejas o las geometrías de forma libre pueden modelarse utilizando comandos avanzados como ‘Extrusión a lo largo del recorrido’, ‘Revolución’, ‘Loft‘ o ‘Recorrido de barrido’.
En el caso de las aplicaciones arquitectónicas, el modelado volumétrico también se utiliza para crear formas más detalladas, utilizando de nuevo las funcionalidades generales de modelado BIM 3D y los flujos de trabajo para obtener la forma requerida. Un buen ejemplo de ello es el estudio de edificabilidad que se realizó para la Nueva Biblioteca de San Galo. Para obtener un modelo digital de los edificios circundantes, se importaron los contornos de las fachadas desde un archivo .DWG, se proyectaron y luego se remodelaron utilizando las herramientas ‘Extrusión’, ‘Impresión’ y ‘Operaciones Booleanas’, entre otras. A continuación, se aplicó una textura a los edificios para que parecieran modelos de papel blanco, creando una representación detallada del proyecto para presentarla a las distintas partes interesadas.
Para las aplicaciones de ingeniería, el modelado volumétrico es útil para crear componentes concretos. El modelado de un objeto de hormigón permite llevar a cabo con rapidez y facilidad el diseño preciso de las armaduras.

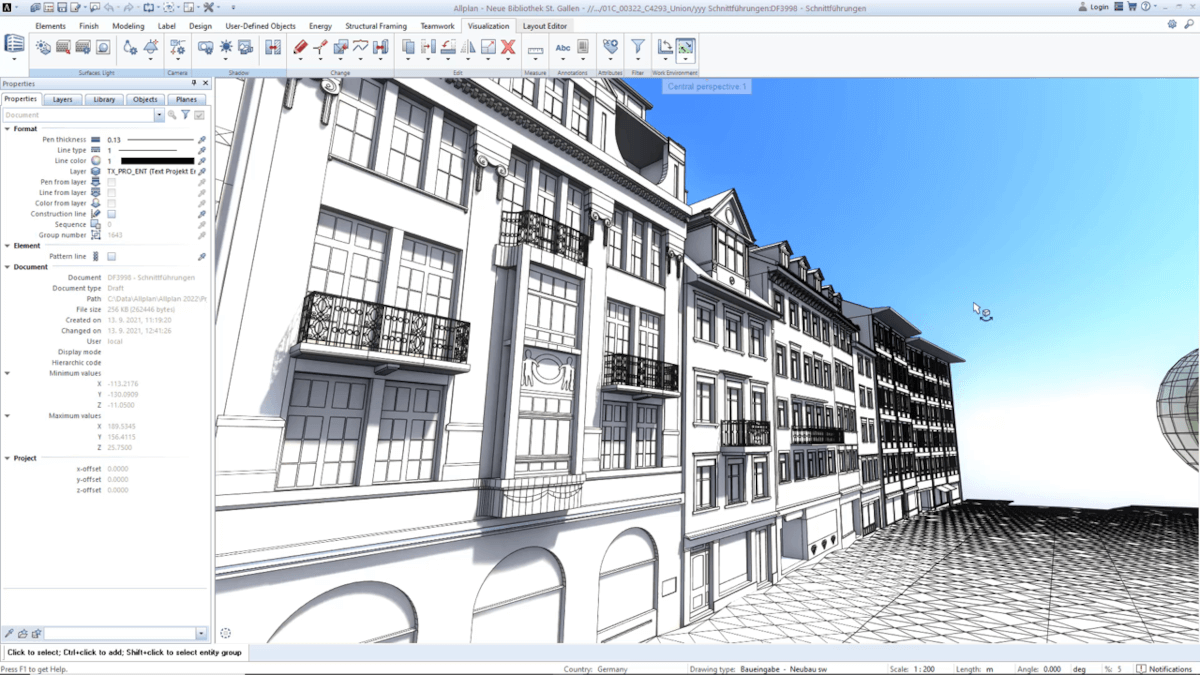

Digitalización de los edificios para el proyecto de la Nueva Biblioteca de San Galo; © CDS Bausoftware AG, Menegon + Friberg Vermessungen
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/109_20-_20Volume_Modeling_part_1_picture_2_Imagen2.png)
Componentes de construcción paramétricos
Otra técnica avanzada para el modelado BIM 3D es el uso de componentes paramétricos de construcción. Su uso hace que el modelado sea más rápido y sencillo, lo que resulta especialmente útil para los proyectos más complejos.
Los proyectos de mayor envergadura, como hospitales, hoteles o edificios residenciales de gran altura suponen un reto debido a su complejidad, su tamaño o la cantidad de datos que requieren. Con los componentes paramétricos del edificio, objetos como muros, losas, vanos, habitaciones, ventanas o puertas pueden colocarse rápidamente con el nivel de información adecuado (o nivel de detalle, también llamado LOD en BIM).
Allplan no sólo es capaz de asumir la gran cantidad de datos que contienen estos objetos, sino que también ofrece interacciones priorizadas entre los componentes del edificio. Esto acelera significativamente el proceso de modelado, al tiempo que reduce las colisiones entre componentes y evita la necesidad de complejas soluciones alternativas. Esto puede definirse mediante el atributo ‘Prioridad’, que comprobará automáticamente qué componente tiene prioridad al conectar o unir componentes. Un buen ejemplo es cuando las losas de soporte tienen un recorte para el muro y las columnas (los muros y las columnas tienen una prioridad más alta que la losa, por lo que se hace una abertura para ellos automáticamente).
En Allplan también es posible crear PythonParts paramétricos a medida, utilizando la herramienta incorporada Visual Scripting . Esto permite crear objetos de forma intuitiva, pero también permite modificar u optimizar los objetos paramétricos existentes de forma más eficaz que utilizando el ‘Editor’ o la paleta de ‘Propiedades’. Con la herramienta de Visual Scripting se pueden crear incluso flujos de trabajo completos.
Gracias a las interacciones priorizadas entre los componentes del edificio, el proceso de modelado se acelera considerablemente; © Aulík Fišer architekti, Building, spol. s r.o. Building STATICS s.r.o.
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/109_20-_20Building_Components_part_1_picture_3_Imagen3.png)
Modelado de planos, niveles y superficies
Incluso los modelos más sencillos suelen contener componentes con diferentes alturas. Las herramientas de ‘Gestión de Niveles’ y ‘Planos’ permiten adaptar eficazmente las condiciones de altura de cualquier objeto. La mayoría de los componentes del edificio contenidos en el modelo se asignan a un plano específico y siguen su geometría, lo que resulta especialmente importante no sólo para la fase de diseño, sino también para las fases de detalle y ejecución.
Los parámetros de altura de todo el modelo pueden comprobarse, visualizarse y modificarse mediante la funcionalidad ‘Planos’. Gracias a un sistema de referencia, los planos de compensación pueden utilizarse para crear condiciones de altura uniformes para cada planta de un edificio de gran escala, por ejemplo.

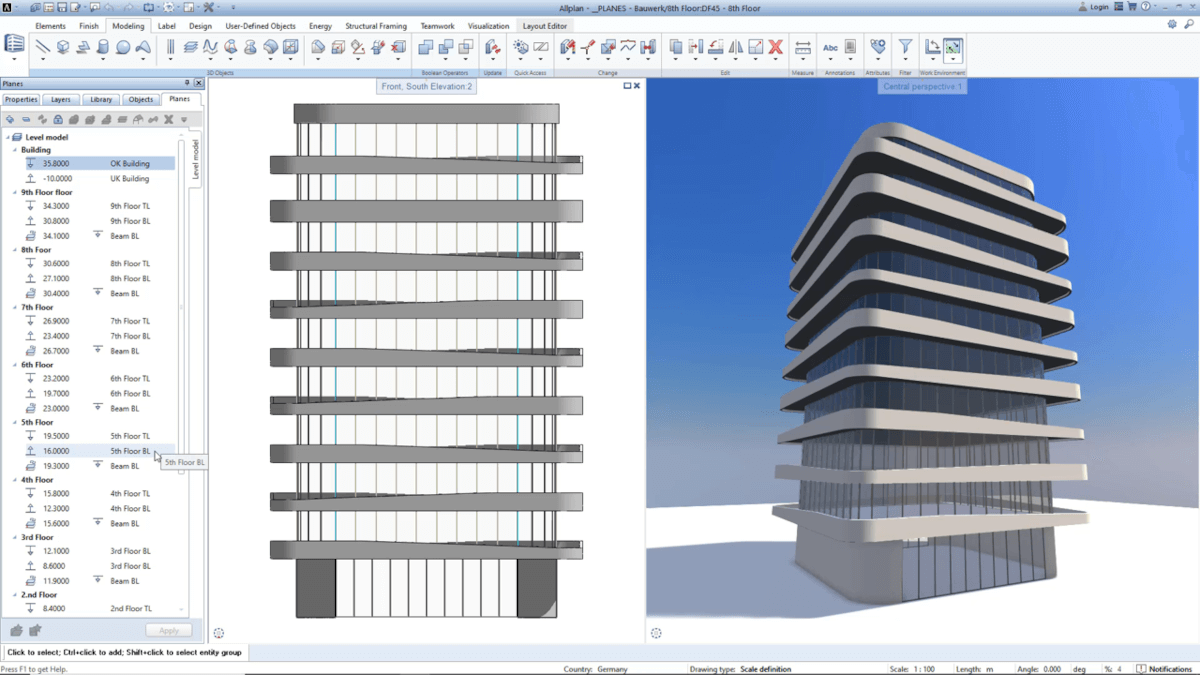

Gestión de niveles y planos para la torre SKY de Bietigheim-Bissingen en Alemania; © Bietigheimer Wohnbau, KMB
Una técnica muy eficaz es el uso de planos libres o superficies de referencia, que permite utilizar cualquier superficie 3D poligonal o de forma libre modelada como referencia de altura para los componentes del edificio. En nuestro caso, la superficie de forma libre que representa la forma de las paredes del Ático se añade al modelo de nivel y se utiliza para que los componentes seleccionados obtengan al instante la forma correcta.
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/109_20-_20Level_and_Planes_Management_part_1_picture_4_Imagen4.png)
Modelado BIM 3D eficiente
Los ejemplos anteriores muestran cómo empezar a utilizar algunas de las herramientas avanzadas de Allplan para realizar tareas de modelado más exigentes. Puedes ver la presentación en vídeo completa aquí.
