Producir los planos de despiece de armaduras plantea una serie de retos, ya que hay que cumplir con ciertos estándares de calidad, garantizando un margen de beneficio razonable y en el plazo previsto. De hecho, asegurar estas cuestiones en cada uno de esta tipología de proyectos, independientemente de su ubicación o complejidad, termina siendo un acto de malabarismo constante para las empresas de ingeniería y despiece de armaduras. Burkhard Rützel, Product Manager de Allplan Engineering, describe en este artículo cómo este programa de ingeniería civil se ha desarrollado específicamente para superar estos desafíos comunes.
1. Garantizar la rentabilidad
Para esto, es importante aumentar la eficiencia a la hora de trabajar: con Allplan, la curva de aprendizaje para el despiece de hormigón armado se reduce considerablemente al permitir este el uso de flujos de trabajo familiares para la creación de la forma de las barras y su colocación. Es muy sencillo adaptarlas a los bordes de un objeto 3D, convirtiendo el programa de ingeniería civil en un tablero de dibujo inteligente: al trabajar por secciones, el modelo de armadura 3D se crea automáticamente en un segundo plano.
Allplan ofrece también la opción del armado automático para objetos estándar como vigas, pilas o muros, lo que hace aún más eficientes los flujos de trabajo y ayuda a proteger los márgenes de beneficio eliminando pasos innecesarios y acelerando el cronograma de planificación.

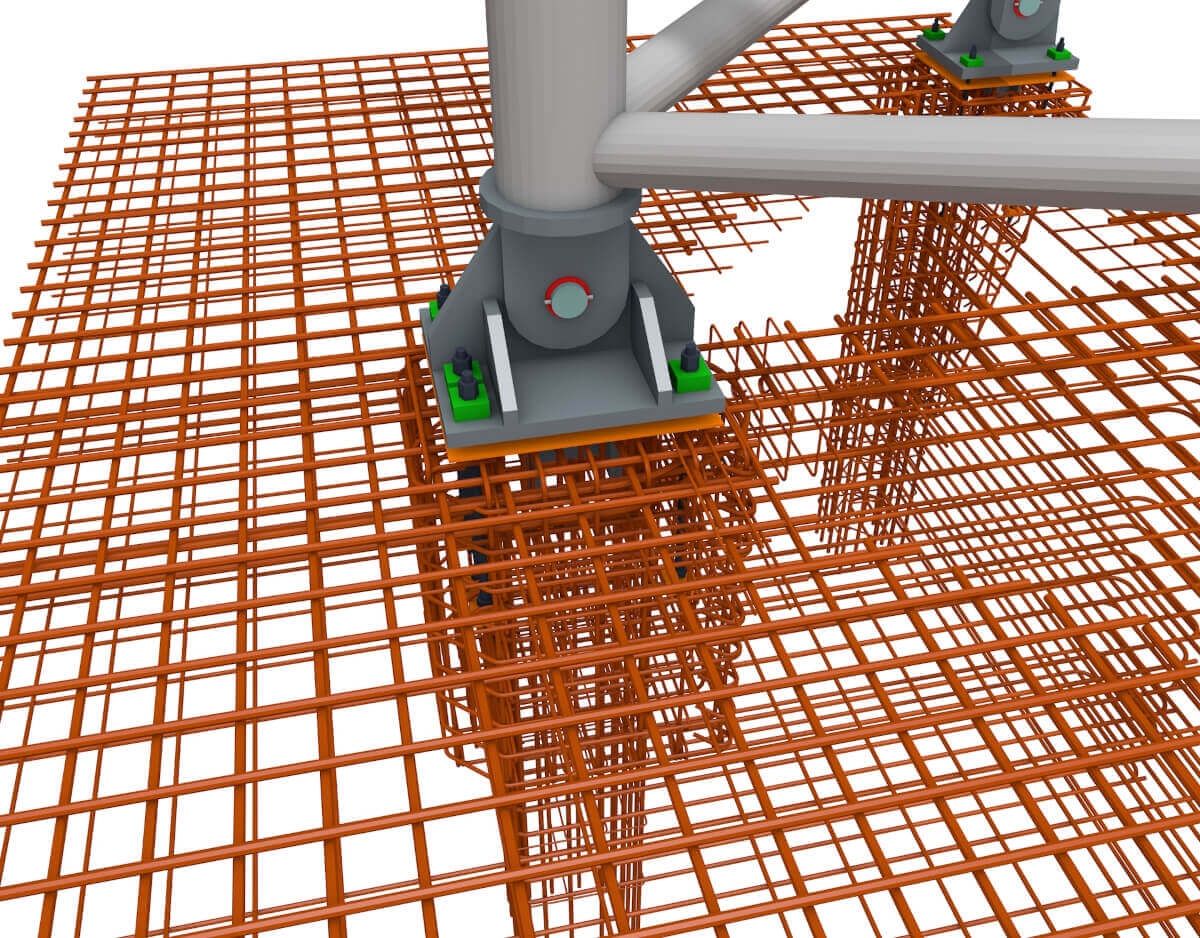

© Reconstrucción y ampliación del aeropuerto de Ferihegy, KÉSZ Building and Construction Company, Budapest, Hungría
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/124_20-_20Reconstruction_and_Extension_of_Ferihegy_Airport_K_C3_89SZ_Building_and_Construction_Company_Budapest_Hungary_01_Imagen2.jpg)
2. Alcanzar un nivel de calidad óptimo
A medida que las estructuras ganan en complejidad, también adquiere mayor importancia disponer de planos de despiece de buena calidad para evitar que surjan dudas en la obra. El programa de ingeniería civil Allplan provee de información coherente en todo momento, en constante actualización, sin importar dónde se realice una modificación; una ayuda invaluable para conseguir este nivel de calidad.
El contenido de las vistas, secciones, leyendas e informes se basa en el modelo 3D. La ventaja de esta solución BIM es que se pueden realizar modificaciones en una sola vista o sección y el modelo entero se actualizará automáticamente, sin necesidad de ir vista por vista o sección por sección. Esto ahorra tiempo y mantiene un nivel de calidad constante al eliminar la posibilidad de que se produzcan errores.
3. Mantener la productividad
En todas las estructuras, incluso las más complejas, hay áreas del armado que se repiten. Reutilizar los mismos planos para estas áreas repetidas es una buena forma de ahorrar un tiempo valioso y mantener la productividad.
Las herramientas típicas de edición (‘Copiar’, ‘Rotar’, ‘Mover’, ‘Copiar y Pegar’, etc.) cuentan con algoritmos mejorados que facilitan la reutilización de estos planos de despiece, que pueden adaptarse para nuevas secciones con solo unos pocos ajustes. La posición de la armadura en el modelo siempre es correcta cuando se exportan los planos mediante IFC. Con este eficaz flujo de trabajo, lo que normalmente llevaría dos días ahora puede estar listo en dos horas.

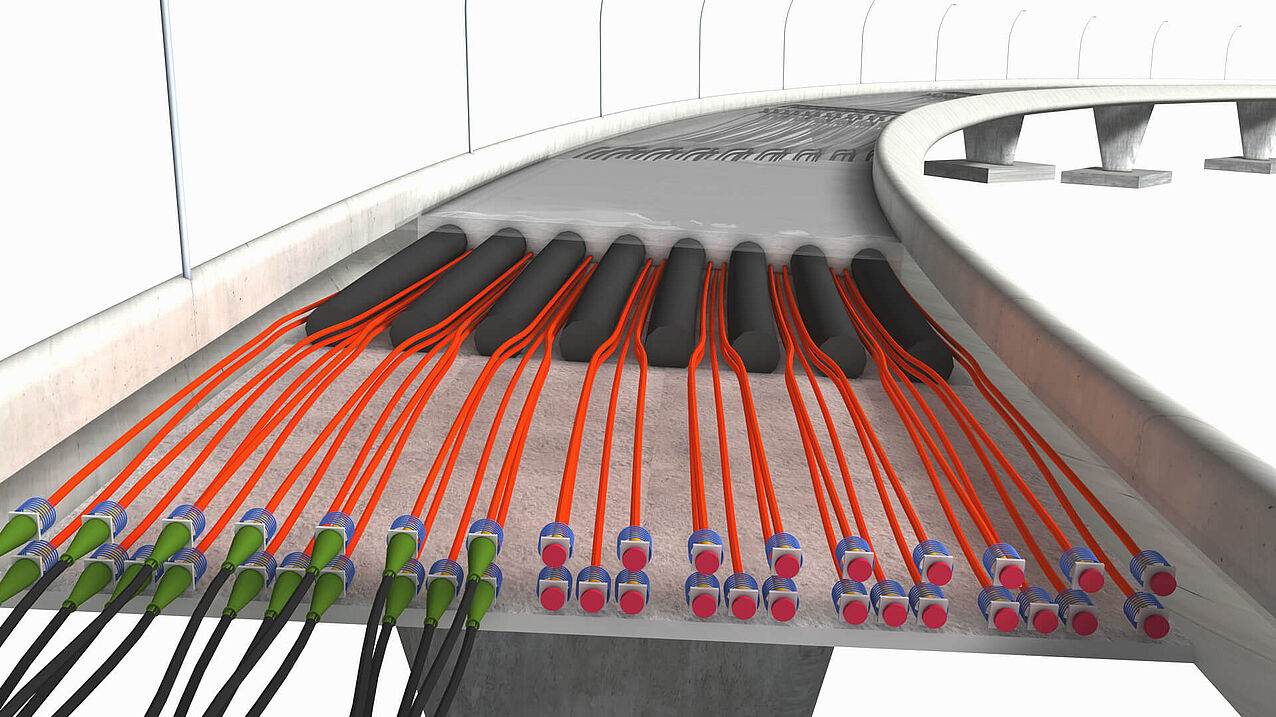

© Fly-Over-Krensheide, Movares, Utrecht, Países Bajos
![](/fileadmin/_processed_/f/d/csm_124_20-_20Fly-Over-Krensheide_Movares_Utrecht_The_Netherlands_Imagen3_58a5fdbfbc.jpg)
4. Trabajar eficazmente
En ocasiones, el diseño eficiente del armado de las estructuras de forma libre no resulta sencillo, un problema para el que se ha desarrollado una amplia gama de herramientas de despiece de armaduras en Allplan. Una de las más usadas es ‘Barrido de armaduras entre secciones’, que permite armar con facilidad componentes que a primera vista parecen complejos.
Con esta herramienta, simplemente hay que definir la forma y la ubicación de las barras en las secciones que se quieran modificar y seleccionar las trayectorias para el algoritmo de barrido. De esta manera, incluso las armaduras de forma libre se pueden crear rápida y fácilmente.
5. Adecuarse a los estándares locales
Allplan ofrece una amplia gama de opciones para adaptar el despiece de la armadura a los requisitos específicos de cada país, un detalle clave que puede afectar a la productividad, la calidad y la rentabilidad. Además de país e idioma, se puede escoger entre alrededor de treinta normas de armadura diferentes y, si no fuera suficiente, en este programa de ingeniería civil se pueden definir estándares personalizados de despiece de armaduras.
En muchos países, el uso de códigos de forma predefinidos para informar de las cantidades del armado es un requisito. El nuevo Shape Code Manager evalúa estos códigos, permitiendo su personalización o adaptación según las necesidades, los presenta en leyendas y actualiza automáticamente las unidades al estándar requerido. Con esta herramienta, pueden implementarse óptimamente proyectos internacionales o proyectos con requisitos exigentes para las formas de doblado.

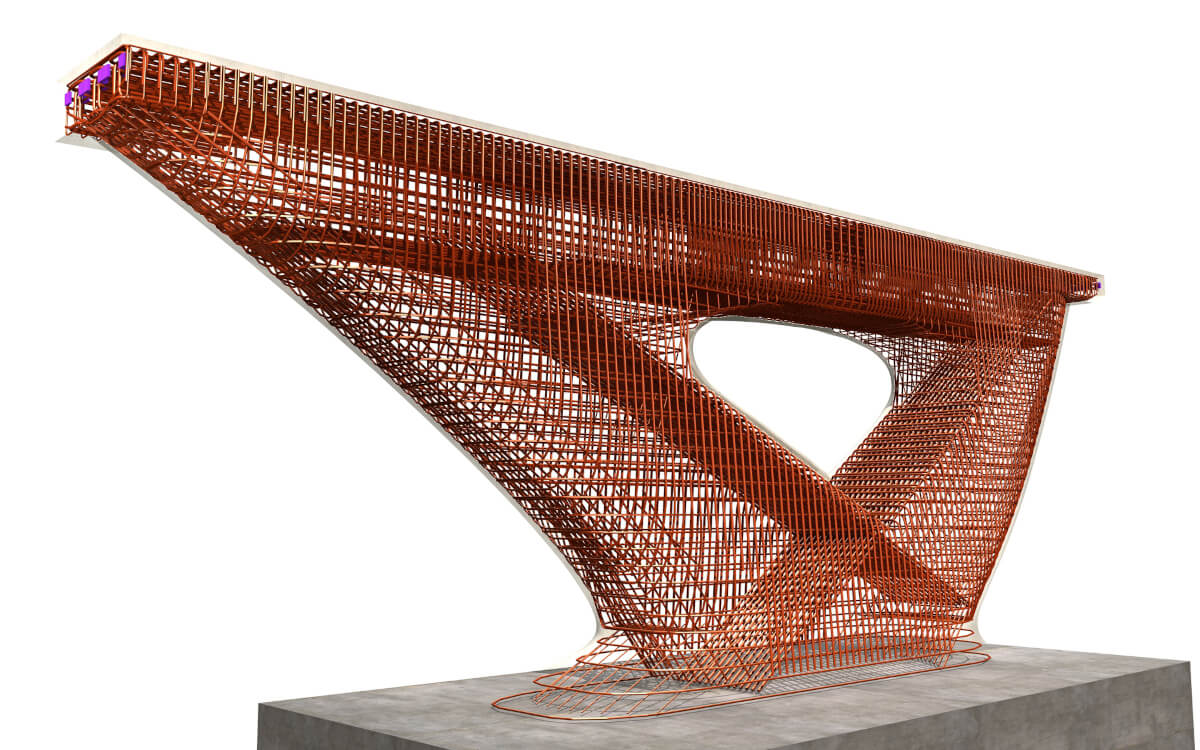

© Fly-Over-Haarlem, Iv-Infra b.v., Nieuwegein, Países Bajos
![](/fileadmin/user_upload/blog/001_-_ES/Blog/images/124_20-_20Fly-Over-Haarlem_Iv-Infra_b.v._Nieuwegein_The_Netherlands_01_Imagen4.jpg)
Conclusión
Allplan Engineering ha sido diseñado como programa de ingeniería civil para aumentar la eficacia del proceso de despiece de armaduras, proporcionando herramientas que ayudan a superar los desafíos habituales de este flujo de trabajo. Así, se mantienen la calidad, la productividad y la rentabilidad para las empresas de ingeniería y despiece de armaduras.
