BIM für Infrastruktur ermöglicht mit den neuesten BIM-Werkzeugen erhebliche Effizienzgewinne für die Brückenplanung.
Building Information Modeling (BIM) kommt im Infrastrukturbereich immer häufiger zum Einsatz. Die Anwendung von BIM in der Brückenplanung ist jedoch relativ neu und wird nur selten konsequent in den täglichen Arbeitsabläufen eingesetzt. Es gibt viele Software-Tools, die für eine bestimmte Aufgabe innerhalb dieses Prozesses entwickelt und optimiert wurden, aber auch für andere Anwendungen eingesetzt werden. So wird beispielsweise Statiksoftware für die Bewehrungsplanung oder Geometriemodellierungssoftware für die Visualisierung, Mengenermittlung oder Kollisionsprüfung verwendet. Die Interoperabilität zwischen den einzelnen Lösungen ist jedoch meist nicht gegeben, so dass keine durchgängige Unterstützung des gesamten Brückenentwurfsprozesses gegeben ist. Allplan Bridge wurde speziell für diesen Bedarf entwickelt.
Ein verbesserter Brückenplanungsprozess
Die BIM-Lösung Allplan Bridge konzentriert sich auf die speziellen Anforderungen von Brückenplanern. Detaillierte Entwurfsaktivitäten wie das Modellieren der Geometrie, statische Berechnungen, Simulation des Bauprozesses und Bewehrungsdetaillierung können in einem einzigen Programm durchgeführt werden. Entwurfsziele, Konstruktionseinschränkungen und Parameter, die für statische Berechnungen relevant sind, werden in das Modell integriert. Dazu gehören detaillierte Informationen über Materialien, Anschlüsse (bei Verbundkonstruktionen) sowie Spannglieder und Spannverfahren. Es enthält also intelligente Entwurfs- und Konstruktionsparameter und nicht bloß die Brückengeometrie.
![](/fileadmin/user_upload/blog/EN_Blog/Bridge_Engineering/BIM_for_Infrastructure/Parametric_Modeling_Seite_5_NEU.jpg)
Parametrische digitale Brückenmodellierung
Parametrisches Entwerfen ermöglicht die Erstellung eines umfassenden und detaillierteren Modells. Es verwendet typische Abmessungen, Planungskriterien und Entwicklungsregeln als Teil des Modells. Aktuelle Geometriedaten werden bei Bedarf für die Visualisierung, Kollisionsprüfung, Mengenermittlung, Berechnung von Steifigkeitsparametern für die Statik oder den Datentransfer zu anderen BIM-Plattformen direkt abgeleitet. Das Modell wird während des gesamten Planungs- und Bauprozesses regelmäßig aktualisiert, so dass alle Beteiligten mit den korrekten und relevanten Daten arbeiten.
Eine parametrische Brückenplanung kann auch die Effizienz von Arbeiten wie der Entwicklung der Brückenausrichtung, der Erstellung von Querschnitten und der Einführung von Varianten erhöhen. Viele verschiedene Brückentypen können mit einem parametrischen Ansatz unterstützt werden, einschließlich nicht standardisierter Brücken wie Stahlkastenträger, Fertigteilträger oder seilgestützte Brücken.
Vollständiger Entwurf und Analyse in einer Lösung

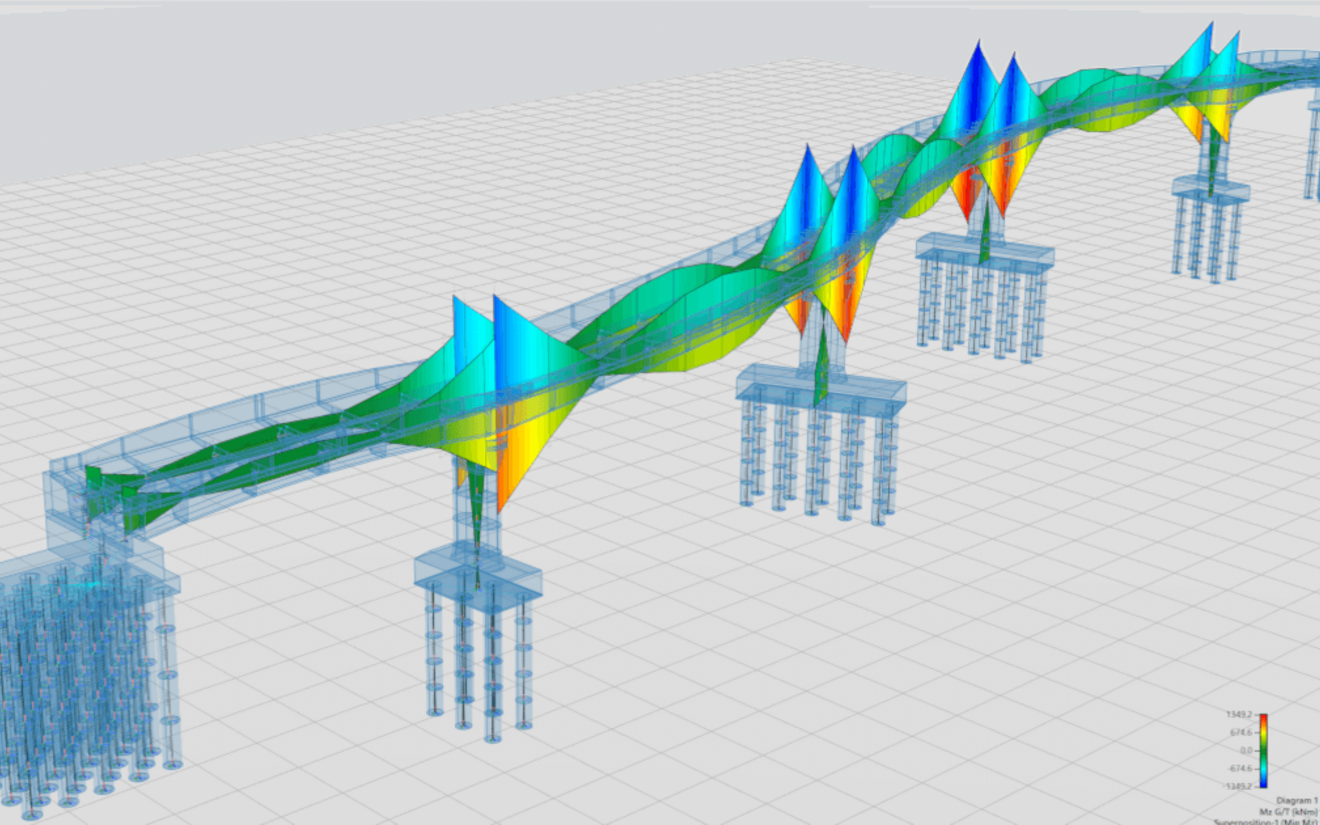

Auf Grundlage des Architekturmodells kann automatisch ein Tragwerksmodell erstellt werden, das Tragwerksanalysen nach anerkannten Berechnungsmethoden ermöglicht. Dieses Berechnungsmodell besteht zum Beispiel aus Balken oder finiten Elementen, die die Steifigkeit des Bauwerks beschreiben, und den jeweiligen Belastungsdaten, die anzusetzen sind. Dieses Berechnungsmodell lässt sich weiter anpassen, wenn es die Situation erfordert. Darüber hinaus wird das Analysemodell automatisch aktualisiert, wenn Änderungen am Architekturmodell vorgenommen werden, was Fehler reduziert und Zeit spart.
Das Architekturmodell enthält auch einen Zeitplan für die Bauphase. Die Verwendung dieses Zeitplans im Analysemodell ermöglicht die detaillierte Simulation des Bauprozesses in der Statik. Auf Grundlage der Ergebnisse der statischen Berechnung und der Simulation des Bauprozesses können zudem Bewehrungsplanung und Nachweisführung durchgeführt werden. Zusammen mit den erweiterten Funktionen für die Tragwerks- und Bewehrungsplanung, den Optionen zur Entwurfsoptimierung, der automatisierten Mengenermittlung und Planableitung sowie der präzisen Ausschreibungsvorbereitung ist Allplan Bridge eine Komplettlösung für den gesamten Prozess der Brückenplanung.
![](/fileadmin/user_upload/blog/EN_Blog/Bridge_Engineering/BIM_for_Infrastructure/22_Contemporary_Planning_Process_NEU.jpg)
Fazit
Allplan Bridge bietet eine völlig neue Plattform für Modellierung, statische Berechnung, normgerechte Bemessung, statische Detaillierung und BIM-Zusammenarbeit. Durch die Verwendung eines gemeinsamen Brückenmodells für statische Analysen, statische Detaillierung und andere Zwecke wird die multidisziplinäre Zusammenarbeit verbessert und die Produktivität und Qualität gesteigert. Wie Allplan Bridge die Planung und den Bau von Brücken revolutionieren kann, erfahren Sie in unserem Whitepaper „Vorteile von BIM im Infrastrukturbau: Effizienzsteigerung mit den neuesten BIM-Tools für den Brückenbau“.
