Stadiony (nebo sportovní arény) jsou jedinečná architektonická díla. Návrh stadionu však představuje pečlivou rovnováhu mezi dosažením správné vize arény a zároveň zajištěním vynikajícího výhledu a příjemného zážitku pro diváky. Uspokojit tok desítek tisíc návštěvníků, nemluvě o návrhu všech služeb, které budou potřebovat, stejně jako sportovců a zaměstnanců, kteří budou arénu využívat, vyžaduje čas, odhodlání a správný software pro návrh stadionu, jako je například Allplan. Zde je pět nejlepších stadionů, které byly navrženy a postaveny pomocí softwaru Allplan.

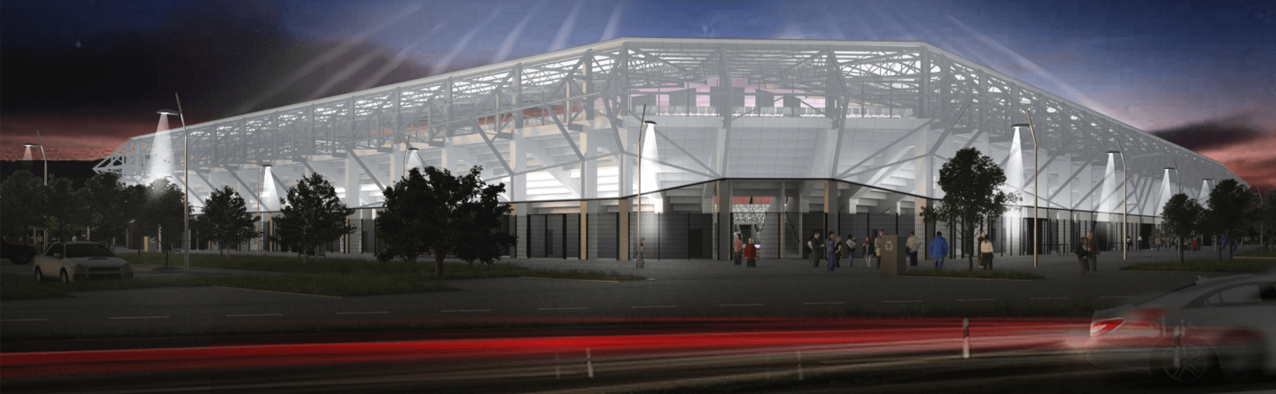

Fotbalový stadion Košice, Slovensko
Na konci roku 2018 byla v Košicích na Slovensku zahájena výstavba nového fotbalového stadionu s kapacitou 12 685 diváků. Součástí stadionu byla vyhřívaná hrací plocha, tréninkové prostory, šatny a další zázemí, která zajistí, aby stadion splňoval normy UEFA a mohl hostit mezinárodní fotbalové zápasy. Nedaleká přistávací dráha letiště Košice-Barca znamenala pro nový stadion přísná výšková omezení; projektanti však i přesto dokázali vytvořit pozoruhodnou stavbu. Stadion ve tvaru disku je obklopen perforovaným pláštěm, který se vznáší kolem betonové a ocelové konstrukce. V noci perforace propouští světlo a vytváří tak odlišný vzhled.
![](/fileadmin/_processed_/6/0/csm_csm_Visualization_football_arena_Kosice_27b37c48d1_de3a0eec80.png)
Výškové omezení znamenalo, že pro zajištění přesnosti byl nezbytný 3D model. Zákazník pro tento projekt požadoval také informační model budovy (BIM). Projektanti si proto vybrali společnost Allplan, aby vytvořila prostorový model a splnila své povinnosti v oblasti BIM. To jim pomohlo identifikovat a opravit případné kolize mezi prvky stadionu před zahájením stavby a také usnadnilo komunikaci a spolupráci během projektu. Model byl sdílen se zúčastněnými stranami projektu pomocí portálu Bimplus společnosti ALLPLAN a také pomocí formátu IFC.
Stadion Wildpark, Německo
Nový stadion Wildpark v německém Karlsruhe se bude pyšnit 34 000 místy k sezení uvnitř svých obdélníkových stěn. Výstavbu však bylo nutné naplánovat tak, aby bylo možné současně demontovat starý stadion a zároveň zajistit 15 000 míst k sezení v každém okamžiku. Plánování tak složité operace vyžaduje maximální přesnost, takže 3D modelování a BIM byly v projektu obrovskou pomocí. Zejména v oblasti tribun bylo třeba pečlivě naplánovat mnoho detailů, které by jinak bylo obtížné provést s přesností pomocí 2D výkresů. Netradiční konstrukční střešní podpěry ve tvaru písmene Y byly na tomto projektu také výzvou. Použití BIM znamenalo, že data mohla být použita k vytvoření různých plánů a výpočtů a informace se snadno vyměňovaly s ostatními zúčastněnými stranami.
![](/fileadmin/user_upload/blog/EN_Blog/Engineering/The_Top_5_Stadiums_Built_with_Allplan/Wildparkstadion_gro_C3_9F_NEU.jpg)
Allplan výrazně usnadnil návrh střešní konstrukce i plánování stavby. Díky 3D vizualizacím mohli stavební inženýři vidět, jak se od sebe střešní podpěry odchylují, aby pak mohli navrhnout proveditelné řešení, které by splňovalo představy architekta. Počáteční stavba začala s jednoduchými podpěrami, které prokázaly, že detaily vyvinuté pomocí Allplan na stavbě spolehlivě sedí.

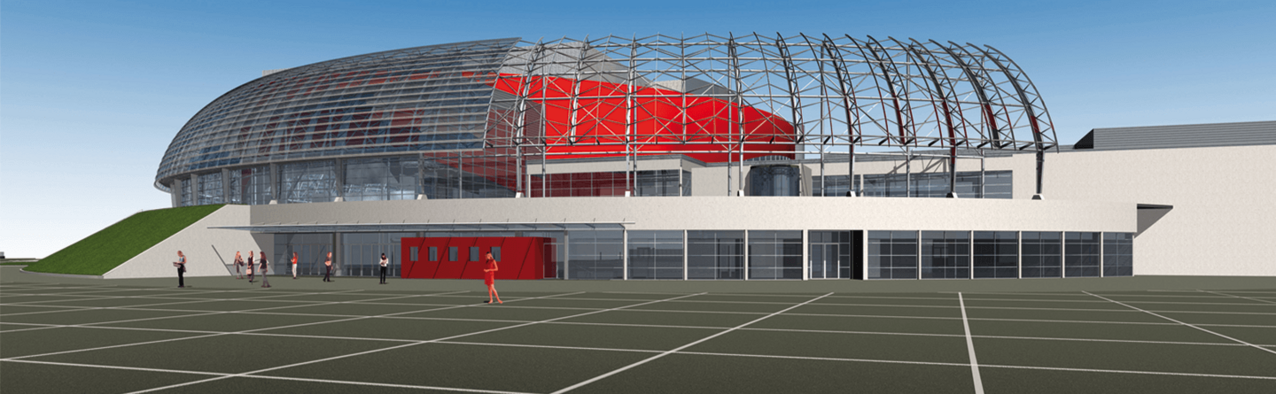

Le Phare Arena, Francie
V překladu "maják" bude Le Phare Arena ve francouzském Chambéry vidět na kilometry daleko. Tato jedinečná aréna s kapacitou až 6 000 diváků je navržena jako skutečně víceúčelová budova, která přizpůsobí své funkce pro pořádání nejrůznějších akcí. Exteriér tvoří kopulovitá prosklená fasáda nad složitou sítí ocelových nosníků.
![](/fileadmin/_processed_/6/3/csm_csm_Le-Phare_Arena1440x445-2_922c2d23a3_f928080852.png)
K úspěchu tohoto projektu přispěla především integrace několika oborů, které bylo možné dosáhnout pomocí systému Allplan. Po počátečním vytvoření návrhu modelu budovy a vytvoření animované vizualizace interiéru pomocí programu CINEMA 4D – díky čemuž architekt projekt získal – byly ocelové prvky přeneseny do programu Allplan, kde mohly být použity jako inteligentní 3D prvky. Do digitálního modelu budovy byly také integrovány služby budovy, takže všichni používali stejný model a data. Projektanti vzduchotechniky měli jistotu, že používají správné informace, a architekti mohli plánovat prostor pro služby budovy. Data o budově v systému Allplan byla také použita k vyhodnocení a optimalizaci tepelného chování arény.
Park Malšovice Arena, Česká republika
Park Malšovice Arena je další multifunkční stavbou, která je navržena tak, aby se v ní celoročně provozovalo nejen fotbalové hřiště, ale i další sportovní a společenské akce. Kromě zázemí potřebného pro fotbal se v areálu nachází také atletická hala, restaurace, obchodní a nákupní centrum a tělocvična. Nosná konstrukce tribun je navržena jako železobetonový skelet, který využívá betonové prefabrikáty, zatímco střecha je z ocelových příhradových nosníků.
![](/fileadmin/user_upload/blog/EN_Blog/Engineering/The_Top_5_Stadiums_Built_with_Allplan/Unbenannt.jpg)
Allplan a SCIA Engineer byly použity vzhledem k rozsáhlosti a složitosti projektu. Mít k dispozici inteligentní 3D modely pro stadion i obchodní centrum se vyplatilo zejména na začátku, kdy bylo třeba navrhnout a investorovi předložit několik variant. Bez 3D modelů a unikátních nástrojů v Allplan by projektant nebyl schopen dosáhnout požadované kvality v daném časovém horizontu. Oba programy pro navrhování stavebních konstrukcí pracovaly ruku v ruce, což umožnilo bezproblémový přenos modelu konstrukce v programu Allplan do programu SCIA Engineer pro další statické analýzy a návrh. Po dokončení byl tento model přenesen zpět do programu Allplan, kde bylo možné automaticky vytvořit výkresy a z modelu rychle odvodit výkazy výměr, což projektantovi ušetřilo drahocenný čas.
Allianz Stadion, Rakousko
Tento fotbalový stadion ve Vídni v Rakousku, postavený za pouhých 17 měsíců, je ukázkovým příkladem efektivity prefabrikovaných konstrukcí. Pro stadion bylo zapotřebí zhruba 880 prefabrikátů, 150 schodišť a vnějších sloupů vysokých 18 metrů a vážících přes 40 tun.
Pro tento projekt se projektant rozhodl vymodelovat všechny prefabrikované díly, nosníky, desky tribun a stěny s dutým jádrem ve 3D, aby si snadno představil složitou geometrii. To také umožnilo projektantovi naplánovat všechny důležité otvory v prefabrikovaných prvcích a také požadavky na montáž. Model pak bylo možné snadno zkontrolovat, zda nedochází ke střetům mezi jednotlivými komponenty, což bylo obzvláště užitečné vzhledem ke složité instalaci vzduchotechniky. Přesné plánování tohoto projektu vedlo ke snížení spotřeby energie na stavbě díky prefabrikovaným prvkům a také ke snížení množství odpadu o 90 % ve srovnání s tradičními metodami.
